Warum es sich lohnt, Computer wirklich zu verstehen
Moderne IT-Systeme wirken auf den ersten Blick hochkomplex. Anwendungen laufen scheinbar selbstverständlich, Daten stehen jederzeit zur Verfügung und Prozesse automatisieren sich zunehmend. Gleichzeitig entsteht dabei häufig ein Blackbox-Verständnis: Systeme funktionieren, ohne dass ihre inneren Abläufe wirklich nachvollzogen werden.
Genau an dieser Stelle setzt ein fundiertes Architekturverständnis an. Denn unabhängig davon, ob es sich um einen klassischen Desktop-PC, eine virtuelle Maschine in der Cloud oder eine KI-Infrastruktur handelt – alle Systeme basieren auf wenigen grundlegenden Prinzipien. Diese Prinzipien bestimmen, wie Daten verarbeitet, gespeichert und übertragen werden.
Wer diese Grundlagen versteht, erkennt Muster. Performance-Probleme lassen sich gezielter analysieren, Engpässe besser einordnen und technische Entscheidungen fundierter treffen. Architekturverständnis wird damit zu einer Schlüsselkompetenz im IT-Alltag.
Technisches Verständnis im Wandel des Zeitgeistes
Technisches Computerverständnis ist jedoch nie statisch. Es ist immer auch Ausdruck des jeweiligen Zeitgeistes.
In den frühen Phasen der Computernutzung war der Zugang zur Technik untrennbar mit einem tiefen Verständnis ihrer Funktionsweise verbunden. Systeme wurden aus Einzelkomponenten aufgebaut, teilweise sogar physisch modifiziert oder erweitert. Wer mit Computern arbeiten wollte, musste sich zwangsläufig mit Hardware, Schnittstellen und dem Zusammenspiel der Komponenten auseinandersetzen.
Heute stellt sich die Situation grundlegend anders dar. Computer werden als fertige, aufeinander abgestimmte Systeme erworben – oft als integriertes Zusammenspiel aus Hard- und Software. Der Eigenbau eines Systems aus Einzelkomponenten ist zwar weiterhin möglich, wird jedoch zunehmend als Spezialfall wahrgenommen. Für viele Anwender:innen ist er nicht mehr Bestandteil des alltäglichen Umgangs mit IT.
Diese Entwicklung ist konsequent und nachvollziehbar. Sie ermöglicht eine enorme Verbreitung von Technologie und senkt die Einstiegshürden erheblich. Gleichzeitig verändert sie jedoch die Tiefe des technischen Verständnisses.
Zwischen Nutzung und Verständnis – eine wachsende Lücke
Im praktischen Alltag zeigt sich jedoch zunehmend eine interessante Verschiebung: Die Fähigkeit, Systeme effizient zu nutzen, wächst – während das Verständnis für ihre inneren Zusammenhänge abnimmt.
Diese Entwicklung betrifft nicht nur Einsteiger:innen. Auch im professionellen Umfeld wird sie sichtbar. Gerade bei angehenden Fachinformatiker:innen entsteht ein Spannungsfeld: Einerseits wachsen sie in einer Umgebung auf, in der tiefes Hardwareverständnis nicht mehr zwingend erforderlich ist. Andererseits verlangt das Berufsbild genau diese Fähigkeit – insbesondere dann, wenn Systeme analysiert, optimiert oder Fehlerursachen identifiziert werden müssen.
Hinzu kommt die stetig steigende Komplexität moderner IT-Landschaften. Cloud, Virtualisierung, Containerisierung und KI verschieben den Fokus zwangsläufig auf neue Themenfelder. Das macht es nachvollziehbar, dass grundlegende Architekturprinzipien nicht mehr automatisch im Mittelpunkt stehen.
Gleichzeitig entsteht genau hier eine Herausforderung: Ohne ein Verständnis der zugrunde liegenden Mechanismen wird es zunehmend schwieriger, Ursache-Wirkungs-Zusammenhänge – im klassischen Sinne von causa und efficacia – zu erkennen und fundiert zu bewerten.
Vom Architekturmodell zur Systemrealität
Um moderne Computer wirklich zu verstehen, lohnt sich daher ein bewusster Schritt zurück. Die grundlegenden Architekturmodelle wurden bereits in der Mitte des 20. Jahrhunderts entwickelt – und prägen bis heute nahezu alle Systeme.
Auch wenn sich Technologien erheblich weiterentwickelt haben, bleibt das Fundament erstaunlich stabil. Moderne Prozessoren arbeiten parallel, nutzen komplexe Cache-Strukturen und interagieren mit spezialisierten Komponenten wie GPUs. Dennoch basieren sie weiterhin auf denselben grundlegenden Prinzipien.
Dieser Beitrag verfolgt daher einen klar strukturierten Ansatz: Zunächst werden die grundlegenden Architekturmodelle betrachtet. Darauf aufbauend wird Schritt für Schritt erläutert, wie sich daraus die Funktionsweise moderner Systeme ableitet – bis hin zum Zusammenspiel zentraler Komponenten in der Praxis.
Warum dieser Beitrag ein erster Teil ist
Die Funktionsweise moderner Computer lässt sich nicht sinnvoll in einem einzelnen Beitrag vollständig abbilden. Gerade die historische Entwicklung zeigt, dass heutige Systeme aus einer Vielzahl technischer Schichten hervorgegangen sind – von frühen Speicher- und Bus-Konzepten über Mikroprozessoren, Arbeitsspeicher und Massenspeicher bis hin zu modernen Interconnects, Betriebssystemabstraktionen und vernetzten Infrastrukturen.
Eine fundierte Analyse muss diese Zusammenhänge sichtbar machen. Gleichzeitig würde eine vollständige Betrachtung in einem einzigen Beitrag schnell an didaktische und strukturelle Grenzen stoßen. Die Vielzahl der Themen, Abhängigkeiten und Entwicklungslinien macht daher eine Aufteilung notwendig.
Dieser erste Teil konzentriert sich bewusst auf das Fundament: Architekturmodelle, CPU, RAM, Storage und Speicherhierarchie. Er schafft damit die Grundlage, um die weiteren Ebenen moderner Computersysteme einordnen zu können.
Die anschließenden Themen – darunter Bus-Systeme, Ein- und Ausgabe, Betriebssystemsteuerung, Interrupts, DMA, Netzwerkkommunikation sowie spezialisierte Architekturen wie GPU und Quantencomputer – werden in einem Folgebeitrag vertieft.
Damit entsteht keine verkürzte Betrachtung, sondern eine klare didaktische Struktur: zunächst das innere Fundament eines Computers, anschließend seine Kommunikation, Steuerung und Integration in komplexe Systeme.
Architekturmodelle als Fundament moderner Systeme
Die grundlegenden Architekturmodelle moderner Computer sind nicht zufällig entstanden. Sie sind das Ergebnis konkreter technischer Fragestellungen, die in der frühen Phase der Computerentwicklung gelöst werden mussten. In einer Zeit, in der Rechenmaschinen noch experimentellen Charakter hatten, ging es zunächst darum, überhaupt praktikable Konzepte für programmierbare Systeme zu entwickeln.
Zentrale Fragen lauteten dabei:
- Wie lassen sich Programme flexibel ausführen?
- Wie werden Daten und Befehle organisiert?
- Wie kann eine Maschine unterschiedliche Aufgaben übernehmen, ohne physisch umgebaut zu werden?
Die Antworten auf diese Fragen führten zu Architekturkonzepten, die bis heute die Grundlage moderner IT-Systeme bilden.
Historische Einordnung und prägende Persönlichkeiten
Die wohl einflussreichste Architektur wurde in den 1940er-Jahren im Umfeld des sogenannten EDVAC-Projekts entwickelt. Der Mathematiker und Physiker John von Neumann formulierte in diesem Kontext ein Konzept, das als Grundlage nahezu aller heutigen Computersysteme gilt. Seine Idee, Programme und Daten gemeinsam im Speicher abzulegen, revolutionierte die Nutzung von Rechenmaschinen.
Parallel dazu arbeiteten weitere Pionier:innen wie Alan Turing bereits zuvor an theoretischen Modellen universeller Maschinen, die beliebige Berechnungen durchführen können. Diese theoretischen Überlegungen bildeten das Fundament für die praktische Umsetzung programmierbarer Computer.
In den folgenden Jahrzehnten wurden diese Konzepte weiterentwickelt. Insbesondere die sogenannte Harvard-Architektur entstand als alternative Lösung für spezifische Anforderungen, etwa in Bereichen, in denen parallele Verarbeitung und deterministisches Verhalten entscheidend sind.
Von historischen Konzepten zur modernen Systemrealität
Auch wenn diese Architekturmodelle ihren Ursprung in einer Zeit haben, in der Computer noch raumfüllende Maschinen waren, sind ihre Grundprinzipien bis heute erhalten geblieben. Moderne Systeme haben sich technisch enorm weiterentwickelt, folgen aber weiterhin denselben konzeptionellen Leitlinien.
Gerade deshalb lohnt sich der Blick auf diese Modelle: Sie liefern nicht nur ein historisches Verständnis, sondern erklären auch, warum moderne Computer so aufgebaut sind, wie sie es heute sind.
Im Folgenden werden die beiden zentralen Architekturansätze betrachtet – die Von-Neumann-Architektur und die Harvard-Architektur – sowie deren Bedeutung für heutige Systeme eingeordnet.
Die Von-Neumann-Architektur – Das Prinzip des gespeicherten Programms
Die Von-Neumann-Architektur bildet bis heute die konzeptionelle Grundlage nahezu aller Computersysteme. Ihr zentrales Merkmal ist das sogenannte Stored Program Concept: Programme und Daten werden gemeinsam im selben Speicher abgelegt und von der CPU gleichermaßen verarbeitet.
Dieses Prinzip war ein entscheidender Durchbruch. Frühere Rechensysteme mussten für jede neue Aufgabe physisch umkonfiguriert werden. Mit der Einführung des gespeicherten Programms wurde Software erstmals flexibel nutzbar. Programme konnten geladen, verändert und erneut ausgeführt werden – ohne Eingriffe in die Hardware.
Damit entstand die Grundlage für das, was heute selbstverständlich erscheint: universell einsetzbare Computer.
Gemeinsamer Speicher als zentrales Designprinzip
Ein wesentliches Merkmal der Von-Neumann-Architektur ist der gemeinsame Speicher für Daten und Programme. Beide liegen im selben Adressraum und werden über denselben Kommunikationsweg – den sogenannten Bus – zur CPU übertragen.
Diese Vereinheitlichung vereinfacht das Systemdesign erheblich. Gleichzeitig führt sie jedoch zu einem strukturellen Engpass: Da Daten und Programme denselben Übertragungsweg nutzen, kann es zu Verzögerungen kommen, wenn mehrere Zugriffe gleichzeitig stattfinden.
Dieser Effekt wird als Von-Neumann-Bottleneck bezeichnet und ist bis heute ein zentrales Thema in der Systemarchitektur. Moderne Systeme begegnen diesem Problem durch verschiedene Optimierungen, etwa durch Cache-Strukturen oder parallele Verarbeitung.
Die Grundstruktur moderner Computersysteme
Trotz aller technologischen Weiterentwicklungen lässt sich die grundlegende Struktur moderner Computer direkt auf die Von-Neumann-Architektur zurückführen. Sie besteht aus vier zentralen Komponenten:
- CPU zur Verarbeitung von Befehlen
- Speicher (RAM) zur Ablage von Daten und Programmen
- Ein- und Ausgabeeinheiten zur Interaktion mit der Außenwelt
- Verbindungsstrukturen (Bus-Systeme) zur Kommunikation zwischen den Komponenten
Diese Struktur ist nicht nur historisch relevant, sondern bildet auch heute noch das Fundament für das Verständnis moderner Systeme – unabhängig davon, ob diese lokal betrieben oder als Cloud-Infrastruktur bereitgestellt werden.
Die Harvard-Architektur – Trennung für mehr Effizienz
Im Gegensatz zur Von-Neumann-Architektur verfolgt die Harvard-Architektur einen etwas anderen Ansatz: Daten und Programme werden in getrennten Speichern abgelegt und über separate Leitungen verarbeitet.
Diese Trennung ermöglicht es der CPU, gleichzeitig auf Befehle und Daten zuzugreifen. Während ein Programmcode geladen wird, können parallel Daten verarbeitet werden. Dadurch entsteht ein unmittelbarer Performancevorteil gegenüber der klassischen Von-Neumann-Struktur.
Dieses Prinzip wird insbesondere in spezialisierten Systemen genutzt, etwa in Mikrocontrollern oder eingebetteten Systemen, bei denen Effizienz und deterministisches Verhalten im Vordergrund stehen.
Performancevorteile und technische Konsequenzen
Die getrennten Speicherbereiche führen nicht nur zu höherer Effizienz, sondern auch zu einer klareren Struktur innerhalb des Systems. Zugriffe können parallelisiert werden, wodurch wiederum Wartezeiten reduziert werden.
Allerdings bringt diese Architektur auch Einschränkungen mit sich. Die Trennung von Daten und Programmen reduziert die Flexibilität. Dynamische Anpassungen von Programmen im Speicher sind schwieriger umzusetzen, da beide Bereiche strikt voneinander isoliert sind.
In der Praxis zeigt sich daher ein typisches Spannungsfeld zwischen Flexibilität und Performance – ein zentrales Thema in der Entwicklung moderner Computersysteme.
Realität: Hybride Architekturen in modernen Systemen
Moderne Computer folgen in der Regel weder strikt der Von-Neumann- noch der Harvard-Architektur. Stattdessen kombinieren sie gezielt Elemente beider Modelle.
Im Hauptspeicher (RAM) bleibt das Von-Neumann-Prinzip erhalten: Daten und Programme werden gemeinsam verwaltet. Gleichzeitig nutzen moderne Prozessoren intern häufig getrennte Cache-Strukturen für Daten und Befehle.
Diese sogenannten Instruction Cache und Data Cache folgen dem Harvard-Prinzip. Sie ermöglichen parallele Zugriffe und reduzieren den Von-Neumann-Bottleneck erheblich.
Architektur als Kompromiss zwischen Flexibilität und Leistung
Diese hybride Architektur ist kein Zufall, sondern das Ergebnis einer klaren Zielsetzung: maximale Effizienz bei gleichzeitig hoher Flexibilität.
- Der gemeinsame Speicher ermöglicht dynamische Softwareverarbeitung
- Getrennte Cache-Strukturen erhöhen die Geschwindigkeit
- Erweiterte Interconnects verbessern den Datenfluss
Damit wird deutlich, dass moderne Systeme nicht einem einzelnen Architekturmodell folgen, sondern bewusst optimierte Kombinationen einsetzen.
Ein vertiefender historischer und konzeptioneller Überblick dieser Modelle und der Personen hinter der Technik findet sich im Beitrag Die Entwicklung des Computers: Von Turing bis zur KI-Workstation hier im Blog.
Von der Architektur zur Verarbeitung
Die bisher betrachteten Architekturmodelle zeigen, wie Computersysteme grundsätzlich aufgebaut sind und wie Daten sowie Programme organisiert werden. Sie liefern damit ein konzeptionelles Fundament, auf dem sich moderne IT-Systeme verstehen lassen.
Gleichzeitig bleibt eine zentrale Frage bislang unbeantwortet: Wie wird ein Programm tatsächlich ausgeführt?
Die Beantwortung dieser Frage erfordert einen Perspektivwechsel. Während die bisherigen Abschnitte vor allem strukturelle Zusammenhänge beleuchtet haben, rückt nun die konkrete Verarbeitung in den Fokus. Damit steigt auch der inhaltliche Anspruch: Die folgenden Betrachtungen bewegen sich näher an der tatsächlichen Funktionsweise der Hardware und greifen stärker in die technischen Details moderner Prozessoren ein.
Um diesen Schritt nachvollziehbar zu gestalten, wird die Funktionsweise zunächst über ein vereinfachtes Modell erschlossen. Anschließend erfolgt die schrittweise Übertragung auf reale CPU-Strukturen.
Im Mittelpunkt steht dabei zunächst die zentrale Verarbeitungseinheit – die CPU. Sie ist die Instanz, die die beschriebenen Architekturprinzipien in konkrete Aktionen übersetzt und damit das operative Herz jedes Computersystems bildet.
Die CPU verstehen – Das Man-in-the-Box-Modell
Eine CPU lässt sich auf unterschiedliche Weise erklären, entweder anhand ihrer technischen Funktionsweise oder durch abstraktere Modelle. Ein Beispiel für eine solche abstrakte Erklärung ist das sogenannte Man-in-the-Box-Modell, das die Prozesse innerhalb einer CPU veranschaulicht.
Das Man-in-the-Box-Modell beschreibt die CPU als eine isolierte Verarbeitungseinheit, die ausschließlich über klar definierte Signale mit ihrer Umgebung interagiert. In dieser Analogie lebt eine Person in einer vollständig abgeschotteten Box – ohne direkten Blick nach außen und ohne Kontextverständnis.
Die einzige Verbindung zur Außenwelt besteht aus einer Reihe von identisch angeordneten Glühbirnen. Diese sind symmetrisch verschaltet und dienen sowohl zur Eingabe als auch zur Ausgabe von Informationen. Jede Glühbirne repräsentiert dabei genau einen Zustand: an oder aus. In ihrer Gesamtheit bilden sie ein binäres Kommunikationssystem.
Die Person in der Box erhält ihre Anweisungen ausschließlich über diese Signale. Sie interpretiert bestimmte Kombinationen von leuchtenden und nicht leuchtenden Lampen als Befehle und reagiert darauf nach festen Regeln. Ebenso gibt sie Ergebnisse wieder über dieses System aus – wiederum als definierte Muster aus binären Zuständen.

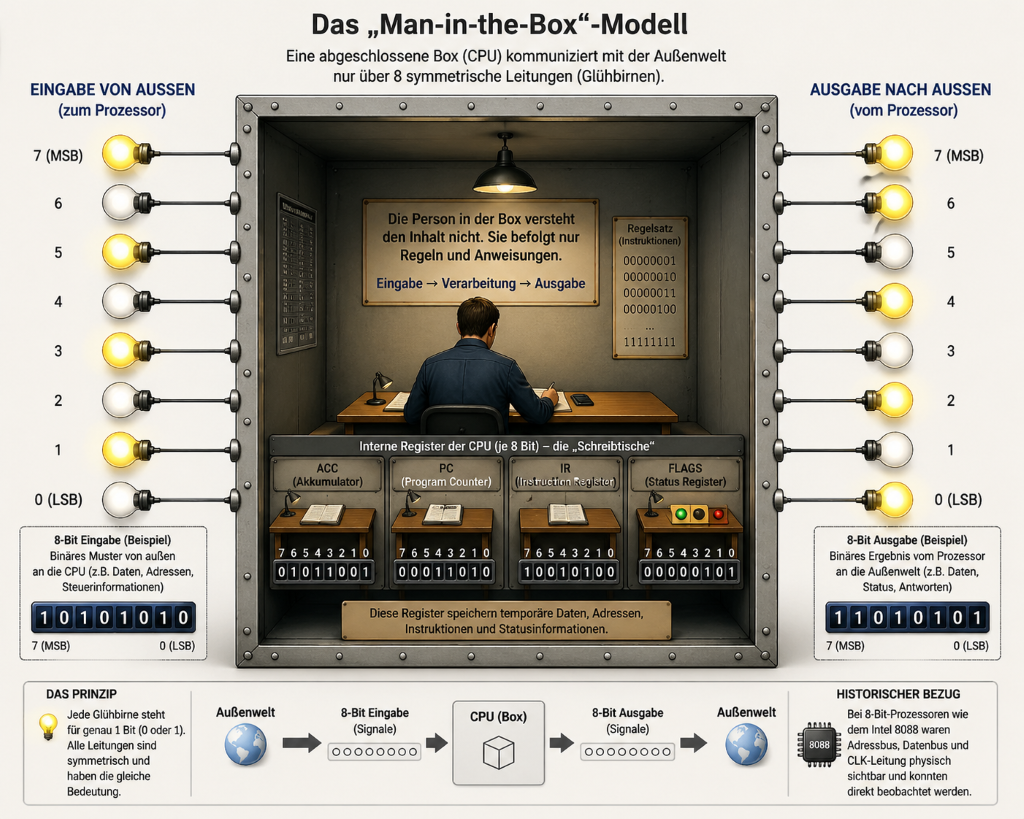

Einordnung der Abbildung: Kommunikation über binäre Signale
Die dargestellte Grafik konkretisiert das zuvor beschriebene Modell und macht einen zentralen Aspekt sichtbar: Die Kommunikation zwischen der Box und der Außenwelt erfolgt ausschließlich über binäre Signale – dargestellt durch die Glühbirnen.
Dabei ist entscheidend zu verstehen, dass es sich nicht um getrennte Ein- und Ausgabekanäle im klassischen Sinne handelt. Die dargestellten Lampen sind physisch identisch und erfüllen je nach Situation beide Funktionen. Sie repräsentieren damit ein gemeinsames Leitungssystem, über das Daten bidirektional übertragen werden:
- Von außen nach innen: Die CPU erhält Instruktionen, Adressen oder Daten
- Von innen nach außen: Die CPU liefert Ergebnisse, Statusinformationen oder Steuerdaten
Die Bedeutung eines Signals ergibt sich somit nicht aus der Leitung selbst, sondern aus dem Kontext der jeweiligen Operation.
Synchronisation durch den Taktzyklus
Ein weiterer zentraler Aspekt ist die zeitliche Steuerung dieser Kommunikation. Die dargestellten Signalzustände sind nicht statisch, sondern ändern sich in klar definierten Zeitintervallen. Diese Intervalle werden durch den Takt des Prozessors bestimmt.
Jeder Wechsel eines Signalzustands erfolgt synchron zum Taktzyklus. Erst durch diese zeitliche Struktur wird aus einer einfachen Leitung ein kontrolliertes Kommunikationssystem. Ohne diese Synchronisation wäre nicht eindeutig feststellbar, wann ein Signal gültig ist und wann es verarbeitet werden darf.
Ein anschauliches historisches Beispiel liefert der Intel 8088 Prozessor, der mit einer Taktfrequenz von 4,77 MHz arbeitete. Das bedeutet:
- 4,77 Millionen Taktzyklen pro Sekunde
- In jedem Zyklus können definierte Signalzustände gelesen oder gesetzt werden
Im übertragenden Sinn bedeutet das: Die Glühbirnen im Modell entsprechen in der Realität hochfrequent getakteten elektrischen Leitungen, deren Zustände sich millionenfach pro Sekunde ändern.
Abstraktion und technische Einordnung
Dieses Modell abstrahiert die reale Arbeitsweise einer CPU bemerkenswert präzise. Die dargestellten Glühbirnen entsprechen den physikalischen Leitungen eines Systems – insbesondere Daten- und Adressbus –, während deren Signalzustände die binären Werte repräsentieren, mit denen ein Prozessor arbeitet.

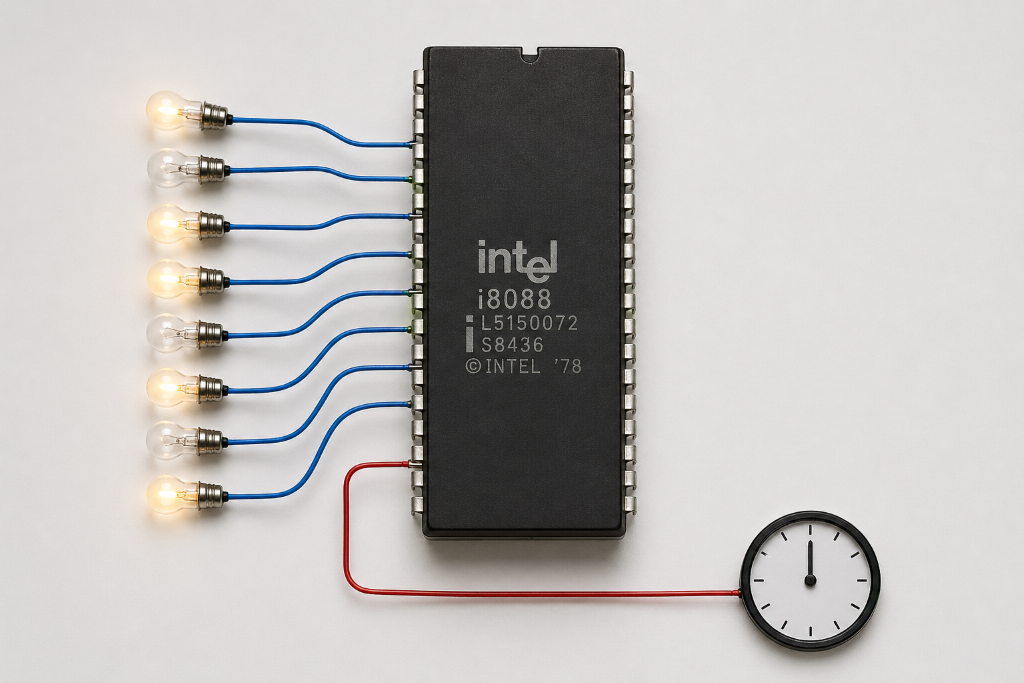

Die nachfolgende Abbildung greift dieses Prinzip visuell auf und überträgt es in eine konkrete Darstellung am Beispiel eines klassischen Mikroprozessors. Die acht Glühbirnen stehen symbolisch für die acht Leitungen eines 8-Bit-Datenbusses (AD0 bis AD7). Jede einzelne Lampe repräsentiert dabei genau ein Bit und zeigt durch ihren Zustand – ein oder aus – den aktuellen Signalwert an.
Didaktische Vereinfachung und reale Komplexität
Wichtig ist hierbei die Einordnung: Die Grafik stellt keine exakte elektrische Schaltung dar, sondern eine bewusst vereinfachte, didaktische Visualisierung. Die tatsächliche Pin-Belegung eines Prozessors wie dem Intel 8088 ist deutlich komplexer und umfasst neben Datenleitungen auch Adress-, Steuer- und Statussignale.
Die dargestellten Verbindungen orientieren sich jedoch bewusst an der realen Struktur und vermitteln ein korrektes Grundverständnis der zugrunde liegenden Signalflüsse.
Der Takt als zeitliche Referenz
Die Verbindung zwischen dem Taktanschluss (CLK) und dem dargestellten Taktgeber verdeutlicht die zeitliche Steuerung der Signalverarbeitung. In der Realität handelt es sich hierbei um ein hochfrequentes Taktsignal, das die gesamte Kommunikation innerhalb des Systems synchronisiert.
In klassischen Systemen wurde dieses Taktsignal typischerweise durch einen externen Quarz-Oszillator erzeugt, der außerhalb der CPU auf dem Mainboard platziert war. Moderne Prozessoren integrieren diese Funktion häufig direkt in die CPU oder in eng gekoppelte Systemkomponenten, wodurch die Takterzeugung präziser und besser auf interne Abläufe abgestimmt werden kann.
Warum Quarz-Oszillatoren so präzise arbeiten
Die besondere Genauigkeit eines Quarz-Oszillators beruht auf einem physikalischen Effekt: Quarzkristalle beginnen bei Anlegen einer elektrischen Spannung mechanisch zu schwingen. Diese Schwingung erfolgt mit einer äußerst stabilen, materialabhängigen Frequenz.
Aufgrund dieser Stabilität – auch gegenüber Temperatur- und Spannungsschwankungen – eignet sich Quarz ideal als Taktgeber für digitale Systeme. Diese Eigenschaft stellt sicher, dass alle internen Abläufe eines Prozessors synchron und reproduzierbar ablaufen. Ohne eine derart präzise Zeitbasis wären konsistente Zustandsänderungen innerhalb der CPU nicht möglich.
Historische Einordnung: Sichtbare Signalverarbeitung
Ein besonders anschaulicher Bezug ergibt sich aus der frühen Mikroprozessorentwicklung. Bei 8-Bit-Systemen wie dem Intel 8088 waren zentrale Signalleitungen noch direkt nachvollziehbar. Adressbus, Datenbus und Taktleitung konnten physisch identifiziert und analysiert werden.
Das Verhalten des Systems ließ sich damit tatsächlich als eine Abfolge elektrischer Zustände beobachten – gewissermaßen als sichtbare Glühbirnenlogik.
Von Bitmustern zu Instruktionen
Gleichzeitig wird deutlich, dass die festgelegten Reaktionen auf diese Signale den Instruktionen im Maschinenbefehlssatz entsprechen. Die CPU folgt strikt definierten Regeln und setzt empfangene Bitmuster in konkrete Operationen um.
Damit schließt sich der Kreis zum Man-in-the-Box-Modell: Was als einfache Signalverarbeitung erscheint, bildet in der Realität die Grundlage für jede Programmausführung.
Determinismus statt Verständnis
Ein zentraler Aspekt des Man-in-the-Box-Modells liegt in der konsequenten Trennung zwischen Verarbeitung und Bedeutung. Die Person in der Box versteht nicht, warum sie eine bestimmte Anweisung ausführt. Sie kennt weder den Zweck der Berechnung noch den Kontext der verarbeiteten Daten. Stattdessen folgt sie strikt einer fest definierten Regelmenge.
Diese Eigenschaft ist kein didaktisches Hilfskonstrukt, sondern entspricht exakt der Realität moderner Prozessoren. Eine CPU interpretiert keine semantische Bedeutung. Sie verarbeitet ausschließlich binäre Instruktionen auf Basis klar definierter Zustände und Übergänge.
Damit wird ein grundlegender Unterschied deutlich: Während Menschen Informationen kontextbasiert erfassen und interpretieren, arbeiten Prozessoren rein zustandsbasiert. Für die CPU existieren keine Informationen im inhaltlichen Sinne, sondern lediglich Bitmuster, die gemäß ihrer Kodierung verarbeitet werden.
Gerade diese Reduktion auf deterministische Abläufe ist jedoch die Voraussetzung für die Zuverlässigkeit moderner IT-Systeme. Nur weil jeder Verarbeitungsschritt eindeutig definiert ist, lassen sich Ergebnisse reproduzieren, Systeme testen und Fehler systematisch analysieren.
Gleichzeitig erklärt dieses Prinzip, warum selbst hochkomplexe Software letztlich auf eine Abfolge elementarer Operationen zurückgeführt werden kann. Jede Anwendung, unabhängig von ihrer Komplexität, basiert im Kern auf einfachen, strikt definierten Zustandsänderungen innerhalb des Systems.
Der zentrale Ablauf: Fetch – Decode – Execute
Die Arbeitsweise der CPU lässt sich auf einen wiederkehrenden Grundzyklus reduzieren, der als Fetch–Decode–Execute-Zyklus bezeichnet wird. Dieser Zyklus beschreibt, wie aus einer Folge binärer Signale konkrete Verarbeitungsschritte entstehen – und bildet damit die operative Umsetzung des zuvor beschriebenen Modells.
Im ersten Schritt, dem Fetch, wird die nächste Instruktion aus dem Speicher geladen. In der Praxis erfolgt dieser Zugriff nur selten direkt aus dem Hauptspeicher, da dessen Latenz im Vergleich zur CPU-Geschwindigkeit erheblich ist. Stattdessen greifen moderne Prozessoren bevorzugt auf vorgelagerte Cache-Strukturen zurück, um benötigte Daten und Instruktionen möglichst schnell bereitzustellen. Bereits an dieser Stelle wird deutlich, wie stark die Leistungsfähigkeit eines Systems von der Effizienz der Speicherzugriffe abhängt.
Im darauffolgenden Schritt, dem Decode, wird die geladene Instruktion interpretiert. Die CPU bestimmt, welche Operation auszuführen ist und welche Daten dafür benötigt werden. Dabei handelt es sich nicht um ein Verstehen im semantischen Sinne, sondern um das Zuordnen eines Bitmusters zu einer fest definierten Aktion. Diese kann beispielsweise eine arithmetische Berechnung, eine logische Verknüpfung, ein Speicherzugriff oder eine Änderung des Kontrollflusses sein. In dieser Phase wird somit festgelegt, wie der nächste Verarbeitungsschritt konkret aussieht.
Im dritten Schritt, dem Execute, wird die eigentliche Operation durchgeführt. Die CPU verarbeitet die bereitgestellten Daten und erzeugt ein Ergebnis, das entweder in internen Registern gehalten, in den Hauptspeicher zurückgeschrieben oder an andere Komponenten weitergegeben wird. Damit wird aus der abstrakten Instruktion eine konkrete Zustandsänderung im System.
Nach Abschluss dieses Schrittes beginnt der Zyklus unmittelbar von vorn. In der Analogie des Man-in-the-Box-Modells entspricht dies dem kontinuierlichen Abarbeiten von Signalzuständen: Neue Bitmuster werden gelesen, interpretiert und in definierte Reaktionen umgesetzt. Dieser fortlaufende Prozess bildet das Fundament jeder Programmausführung – unabhängig davon, wie komplex die darüberliegenden Softwarestrukturen erscheinen.
Abbildung auf reale CPU-Komponenten
Das Man-in-the-Box-Modell lässt sich unmittelbar auf die reale Struktur moderner Prozessoren übertragen. Die scheinbar abstrakte Analogie beschreibt keine vereinfachte Vorstellung ohne technische Grundlage, sondern bildet zentrale Hardwarekomponenten in reduzierter Form ab.
Die Rolle der Person in der Box übernimmt in der Realität das Steuerwerk (Control Unit). Es ist dafür verantwortlich, Instruktionen aus dem Speicher zu laden, zu interpretieren und die weiteren Verarbeitungsschritte zu koordinieren. Damit steuert es den gesamten Ablauf innerhalb der CPU und sorgt dafür, dass die einzelnen Komponenten zum richtigen Zeitpunkt zusammenarbeiten.
Die eigentliche Verarbeitung erfolgt im Rechenwerk, der sogenannten Arithmetic Logic Unit (ALU). Hier werden arithmetische und logische Operationen ausgeführt – von einfachen Additionen bis hin zu komplexeren logischen Verknüpfungen. Jede Instruktion, die eine Berechnung beinhaltet, wird letztlich auf diese elementaren Funktionen zurückgeführt.
Eine zentrale Rolle spielen dabei die Register. Sie stellen extrem schnelle, aber sehr kleine Speicherbereiche innerhalb der CPU dar und dienen der Aufnahme von Operanden, Zwischenergebnissen und Steuerinformationen.
Im Kontext des Man-in-the-Box-Modells entsprechen sie den Arbeitsflächen innerhalb der Box. In der dargestellten Grafik sind diese konkret als Schreibtische visualisiert. Jeder dieser Schreibtische kann dabei eine definierte Menge an Bits aufnehmen – im gezeigten Beispiel jeweils 8 Bit –, die dort kurzfristig abgelegt, kombiniert und weiterverarbeitet werden.
Diese Visualisierung verdeutlicht zwei wesentliche Eigenschaften von Registern: Zum einen ihre unmittelbare Nähe zur Verarbeitung, da sie direkt von der CPU genutzt werden. Zum anderen ihre begrenzte Kapazität, die sie von größeren Speicherstrukturen wie dem Hauptspeicher klar unterscheidet.
Randnotiz: Intel 8088 – 16 Bit intern, 8 Bit extern
Ein historisch interessantes Detail zeigt, wie stark interne Architektur und externe Anbindung voneinander abweichen können. Der Intel 8088 ist intern ein 16-Bit-Prozessor und arbeitet entsprechend mit 16-Bit-Registern.
Im Unterschied zu seinem großem Bruder, dem Intel 8086, besitzt der 8088 jedoch nur einen 8 Bit breiten externen Datenbus. Das hat eine direkte Auswirkung auf die Datenübertragung: Während der 8086 ein 16-Bit-Wort in einem einzigen Taktzyklus übertragen kann, benötigt der 8088 dafür zwei aufeinanderfolgende Zyklen.
Diese Architekturentscheidung hatte praktische Gründe – insbesondere die bessere Kompatibilität mit vorhandenen 8-Bit-Systemkomponenten. Gleichzeitig zeigt sie anschaulich, wie sich Busbreite und Speicheranbindung unmittelbar auf die effektive Leistungsfähigkeit eines Systems auswirken.
Bedeutung für Performance und Systemverständnis
Ergänzt wird diese Struktur durch Cache-Speicher, die als Puffer zwischen CPU und Hauptspeicher fungieren. Sie halten häufig benötigte Daten und Instruktionen in unmittelbarer Nähe zur Verarbeitungseinheit vor und reduzieren damit die Zugriffszeiten erheblich. Gerade im Zusammenspiel mit dem Fetch–Decode–Execute-Zyklus wird deutlich, wie entscheidend diese Zwischenspeicher für die Gesamtperformance eines Systems sind.
Daraus lässt sich folgendes ableiten: Das Modell abstrahiert reale Hardware nicht willkürlich, sondern bildet ihre Funktionsweise in einer reduzierten, aber technisch konsistenten Form ab.
Moderne CPU-Architektur: Mehr als ein sequenzielles Modell
Die bisherige Betrachtung der CPU folgt bewusst einem reduzierten Modell. Der Fetch–Decode–Execute-Zyklus sowie die Aufteilung in Control Unit, ALU und Register bilden ein tragfähiges Fundament, um die grundlegende Funktionsweise eines Prozessors zu verstehen.
In der Praxis greifen moderne CPUs jedoch auf eine Vielzahl zusätzlicher Mechanismen zurück, die weit über dieses einfache Modell hinausgehen. Ziel dieser Erweiterungen ist es, die vorhandene Rechenleistung möglichst effizient auszunutzen und Wartezeiten – insbesondere durch Speicherzugriffe – zu minimieren. Somit zeigt sich, dass die Ausführung von Instruktionen nicht streng sequenziell erfolgt, sondern durch Optimierungsmaßnahmen häufig parallelisiert und effizient gestaltet wird.
Zentrale Optimierungsansätze moderner Prozessoren
Moderne Prozessorarchitekturen kombinieren unterschiedliche Techniken, um die Effizienz pro Taktzyklus zu maximieren. Dazu gehören unter anderem:
- Branch Prediction: Verzweigungen im Programmfluss werden vorhergesagt, um Pipeline-Stillstände zu vermeiden
- Out-of-Order Execution (OoO): Instruktionen werden nicht in der ursprünglichen Reihenfolge ausgeführt, sondern so angeordnet, dass verfügbare Ressourcen optimal genutzt werden
- Speculative Execution: Die CPU führt mögliche zukünftige Befehle bereits im Voraus aus, bevor eindeutig feststeht, ob sie tatsächlich benötigt werden
- Umgang mit Datenabhängigkeiten: Abhängigkeiten zwischen Instruktionen werden analysiert, um parallele Ausführung zu ermöglichen, ohne die Korrektheit zu gefährden
Diese Mechanismen sind entscheidend für die Leistungsfähigkeit moderner Systeme, führen jedoch auch zu einer erheblich höheren Komplexität innerhalb der CPU.
Warum diese Tiefe nicht Teil der Grundbetrachtung ist
Für ein grundlegendes Verständnis der Systemarchitektur ist es nicht notwendig, alle diese Mechanismen im Detail zu kennen. Vielmehr ist es entscheidend, die zugrunde liegenden Prinzipien zu verstehen, auf denen diese Optimierungen aufbauen.
Gleichzeitig lohnt sich ein vertiefter Blick auf diese Themen – insbesondere für fortgeschrittene Leser:innen, die sich mit Performanceanalyse, Systemdesign oder Low-Level-Optimierung beschäftigen.
Deep Dive: Moderne CPU-Technologien im Detail
Die folgenden Inhalte bieten eine vertiefende Perspektive auf moderne Prozessorarchitekturen und richten sich insbesondere an interessierte Leser:innen, die über das grundlegende Verständnis hinaus in die tatsächlichen Optimierungsmechanismen moderner CPUs eintauchen möchten.
Für das fortlaufende Verständnis dieses Beitrags sind diese Details nicht zwingend erforderlich. Der Haupttext bleibt bewusst auf eine strukturelle und funktionale Einordnung fokussiert. Dieser Abschnitt dient vielmehr als ergänzender Einblick in die technische Realität moderner Prozessoren.
Gleichzeitig erheben die aufgeführten Themen keinen Anspruch auf Vollständigkeit. Sie sollen exemplarisch aufzeigen, mit welchen Konzepten und Technologien aktuelle CPU-Designs arbeiten und in welche Richtung sich die Entwicklung in den vergangenen Jahren bewegt hat.
Branch Prediction
Verzweigungen im Programmcode stellen eine besondere Herausforderung dar, da die CPU nicht im Voraus weiß, welcher Pfad eingeschlagen wird. Ohne Optimierung müsste sie an dieser Stelle warten, bis die Bedingung vollständig ausgewertet ist.
Die Branch Prediction versucht, diese Entscheidung vorwegzunehmen. Basierend auf bisherigen Ausführungen schätzt die CPU, welcher Zweig wahrscheinlich ausgeführt wird, und setzt die Verarbeitung entsprechend fort.
Moderne Prozessoren erreichen dabei sehr hohe Trefferquoten. Dennoch kann eine Fehlvorhersage zu einem sogenannten Pipeline Flush führen, bei dem bereits vorbereitete Instruktionen verworfen werden müssen. Dies führt zu messbaren Performanceverlusten.
Datenabhängigkeiten (Dependencies)
Instruktionen sind häufig voneinander abhängig, da sie auf den Ergebnissen vorheriger Operationen aufbauen. Diese sogenannten Datenabhängigkeiten begrenzen die Möglichkeit zur Parallelisierung.
Man unterscheidet dabei verschiedene Formen:
- Read-after-Write (RAW): Eine Instruktion benötigt ein Ergebnis, das noch nicht berechnet wurde
- Write-after-Read (WAR): Eine Instruktion darf ein Register erst überschreiben, nachdem eine andere es gelesen hat
- Write-after-Write (WAW): Mehrere Instruktionen schreiben in dasselbe Ziel
Moderne Prozessoren analysieren diese Abhängigkeiten und versuchen, unabhängige Instruktionen parallel auszuführen. Techniken wie Register Renaming – bei dem logische Register dynamisch auf interne physische Register umgelegt werden, um Namenskonflikte zu vermeiden und scheinbare Abhängigkeiten aufzulösen – helfen dabei, künstliche Abhängigkeiten zu eliminieren.
Instruction-Level Parallelism (ILP)
Instruction-Level Parallelism beschreibt die Fähigkeit einer CPU, mehrere Instruktionen gleichzeitig zu verarbeiten. Ziel ist es, pro Taktzyklus möglichst viele Operationen abzuschließen.
ILP entsteht durch das Zusammenspiel mehrerer Mechanismen, darunter Out-of-Order Execution, Superskalarität und Pipelining. Die tatsächliche Ausnutzung hängt stark von der Struktur des Programmcodes ab.
Programme mit vielen unabhängigen Operationen profitieren stärker von ILP als solche mit langen Ketten von Abhängigkeiten.
Out-of-Order Execution (OoO)
Moderne Prozessoren führen Instruktionen nicht strikt in der Reihenfolge aus, in der sie im Programmcode stehen. Stattdessen analysieren sie Abhängigkeiten zwischen Befehlen und führen solche Instruktionen bevorzugt aus, die aktuell ohne Wartezeit verarbeitet werden können. Dieses Verfahren wird als Out-of-Order Execution bezeichnet. Ziel ist es, Leerlaufzeiten innerhalb der CPU zu vermeiden, die beispielsweise durch langsame Speicherzugriffe entstehen.
Damit die korrekte Reihenfolge der Ergebnisse erhalten bleibt, werden die Resultate intern zwischengespeichert und erst dann sichtbar gemacht, wenn ihre ursprüngliche Reihenfolge wiederhergestellt ist. Dadurch entsteht für das Programm weiterhin ein deterministisches Verhalten, obwohl die interne Verarbeitung stark optimiert erfolgt.
Pipelining
Pipelining beschreibt eine grundlegende Technik zur Effizienzsteigerung in Prozessoren, bei der die Verarbeitung von Instruktionen in mehrere aufeinanderfolgende Stufen unterteilt wird. Anstatt eine Instruktion vollständig abzuschließen, bevor die nächste beginnt, werden mehrere Instruktionen gleichzeitig bearbeitet – jeweils in unterschiedlichen Phasen.
Ein typisches Beispiel ist die Aufteilung in die bereits bekannten Schritte:
- Fetch (Laden der Instruktion)
- Decode (Interpretation)
- Execute (Ausführung)
Während eine Instruktion noch dekodiert wird, kann die nächste bereits geladen werden, und eine dritte befindet sich möglicherweise schon in der Ausführungsphase. Dadurch entsteht ein kontinuierlicher Verarbeitungsfluss, ähnlich einem Fließband in der industriellen Fertigung.
Der Vorteil liegt in der deutlich besseren Auslastung der CPU. Pro Taktzyklus kann im Idealfall eine Instruktion abgeschlossen werden, obwohl mehrere Instruktionen gleichzeitig in Bearbeitung sind.
Allerdings bringt Pipelining auch Herausforderungen mit sich. Kommt es zu Unterbrechungen im Kontrollfluss – etwa durch Sprungbefehle – oder zu Datenabhängigkeiten zwischen Instruktionen, kann die Pipeline gestört werden. In solchen Fällen müssen bereits begonnene Verarbeitungsschritte verworfen oder verzögert werden, was als Pipeline-Stall oder Pipeline-Flush bezeichnet wird.
Moderne Prozessoren kombinieren Pipelining daher mit Mechanismen wie Branch Prediction und Out-of-Order Execution, um diese Effekte möglichst zu minimieren und den kontinuierlichen Datenfluss aufrechtzuerhalten.
Prefetching
Prefetching bezeichnet das vorausschauende Laden von Daten in den Cache, bevor sie tatsächlich benötigt werden. Ziel ist es, die Latenz beim Zugriff auf den Hauptspeicher zu reduzieren und Wartezeiten innerhalb der CPU zu vermeiden.
Moderne Prozessoren analysieren kontinuierlich Zugriffsmuster im Speicher. Dazu gehören insbesondere sequentielle Zugriffe, wie sie häufig bei Schleifen oder der Verarbeitung von Arrays auftreten. Auf Basis dieser Muster versucht die CPU vorherzusagen, welche Daten als nächstes benötigt werden, und lädt diese proaktiv in die Cache-Hierarchie. Man unterscheidet dabei zwischen hardwarebasiertem Prefetching, das automatisch durch die CPU erfolgt, und softwaregesteuertem Prefetching, bei dem Programme gezielt Hinweise an den Prozessor geben können.
Ist die Vorhersage korrekt, stehen die benötigten Daten bereits im Cache zur Verfügung, wenn die CPU darauf zugreift. Dadurch kann der Zugriff in wenigen Taktzyklen erfolgen, anstatt auf den deutlich langsameren Hauptspeicher warten zu müssen. Prefetching trägt somit wesentlich dazu bei, den Von-Neumann-Bottleneck in der Praxis abzumildern.
Allerdings ist Prefetching nicht frei von Nebenwirkungen. Falsche Vorhersagen führen dazu, dass unnötige Daten in den Cache geladen werden und wertvollen Speicherplatz belegen. Zudem kann aggressives Prefetching zusätzliche Speicherbandbreite beanspruchen und andere Zugriffe beeinträchtigen. Moderne Prozessoren versuchen daher, ein Gleichgewicht zwischen Vorhersagegenauigkeit und Ressourcennutzung zu finden.
Register Renaming
Register Renaming ist eine Technik zur Vermeidung sogenannter falscher Abhängigkeiten. Diese entstehen, wenn mehrere Instruktionen dasselbe Register verwenden, obwohl sie logisch unabhängig sind.
Durch das Umbenennen von Registern auf interne, physische Register kann die CPU diese Konflikte auflösen. Dadurch wird die Parallelisierung verbessert und die Auslastung der Recheneinheiten erhöht.
Diese Technik ist eng mit Out-of-Order Execution verknüpft und spielt eine zentrale Rolle im Umgang mit Datenabhängigkeiten. Insbesondere sogenannte falsche Abhängigkeiten – also Konflikte, die allein durch die Wiederverwendung von Registernamen entstehen und nicht durch echte Datenbeziehungen – können durch Register Renaming aufgelöst werden.
Dadurch wird die parallele Ausführung von Instruktionen verbessert, da unabhängige Operationen nicht unnötig blockiert werden. Register Renaming stellt somit eine wesentliche Grundlage dafür dar, dass moderne Prozessoren ihr Potenzial zur Parallelisierung effizient ausschöpfen können.
Reorder Buffer (ROB)
Der Reorder Buffer ist eine zentrale Komponente moderner Out-of-Order-Prozessoren. Er dient dazu, die korrekte Reihenfolge der Ergebnisse sicherzustellen.
Während Instruktionen intern in optimierter Reihenfolge ausgeführt werden, speichert der ROB deren Ergebnisse zwischen. Erst wenn alle vorhergehenden Instruktionen abgeschlossen sind, werden die Ergebnisse in der ursprünglichen Reihenfolge committed.
Dadurch wird sichergestellt, dass das System nach außen hin konsistent und deterministisch arbeitet – unabhängig von der internen Optimierung.
SIMD und Vektor-Instruktionen (SSE, AVX)
Single Instruction, Multiple Data (SIMD) beschreibt die parallele Verarbeitung mehrerer Datenwerte mit einer einzigen Instruktion. Anstatt eine Operation nacheinander auf einzelne Werte anzuwenden, wird sie gleichzeitig auf einen ganzen Vektor von Daten ausgeführt. Moderne CPUs verfügen dafür über spezielle Erweiterungen wie SSE (Streaming SIMD Extensions) oder AVX (Advanced Vector Extensions), die mit breiten Vektorregistern arbeiten und mehrere Werte in einem Schritt verarbeiten können.
Technisch bedeutet dies, dass eine einzelne Instruktion beispielsweise mehrere Zahlen gleichzeitig addieren, vergleichen oder transformieren kann. Während ein klassischer Ansatz dieselbe Operation mehrfach hintereinander ausführen müsste, bündelt SIMD diese Schritte und reduziert so die Anzahl der notwendigen Instruktionen erheblich.
Ein pragmatisches Beispiel verdeutlicht diesen Vorteil: Sollen etwa die Helligkeitswerte eines Bildes angepasst werden, würde ein klassischer Ansatz jeden Pixel einzeln verarbeiten und für jeden Farbwert eine separate Berechnung durchführen. Bei Bildern mit Millionen von Pixeln entsteht dadurch eine entsprechend hohe Anzahl an Einzeloperationen. Mit SIMD können hingegen mehrere Pixelwerte gleichzeitig verarbeitet werden, indem sie in einem Vektorregister zusammengefasst und in einem Schritt bearbeitet werden. Abhängig von der Registerbreite lassen sich so mehrere Werte parallel transformieren.
Der Effekt ist unmittelbar messbar: Die Anzahl der Instruktionen sinkt, während die pro Taktzyklus verarbeitete Datenmenge deutlich steigt. Gerade bei datenintensiven Anwendungen führt dies zu erheblichen Performancegewinnen.
Die tatsächliche Leistungsfähigkeit hängt dabei von mehreren Faktoren ab, insbesondere von der Breite der Vektorregister sowie der Effizienz der Softwareimplementierung. Moderne Erweiterungen wie AVX ermöglichen eine immer breitere parallele Verarbeitung, stellen jedoch gleichzeitig höhere Anforderungen an Energieverbrauch, Kühlung und die Optimierung von Anwendungen.
SIMD erweitert die klassische CPU-Verarbeitung um eine gezielte Form der Datenparallelität und ergänzt damit Mechanismen wie Instruction-Level Parallelism oder Multithreading. Es trägt wesentlich dazu bei, die vorhandene Rechenleistung moderner Systeme effizient auszunutzen.
Simultaneous Multithreading (SMT / Hyper-Threading)
Simultaneous Multithreading (SMT) ermöglicht es, mehrere Threads gleichzeitig auf einem einzelnen Prozessorkern auszuführen. Eine bekannte Implementierung dieser Technik ist Hyper-Threading, wie sie von Intel eingesetzt wird. Ziel ist es, die vorhandenen Ressourcen eines Kerns besser auszulasten, indem Leerlaufzeiten reduziert werden.
Moderne Prozessoren verfügen über komplexe Ausführungseinheiten, die nicht in jedem Taktzyklus vollständig ausgelastet sind. SMT nutzt diese freien Kapazitäten, indem Instruktionen aus mehreren Threads parallel verarbeitet werden. Während ein Thread beispielsweise auf Daten aus dem Speicher warten muss, kann ein anderer Thread die freien Recheneinheiten nutzen.
Für das Betriebssystem erscheinen diese zusätzlichen Threads als sogenannte logische Prozessoren. Ein physischer Kern kann somit mehrere Ausführungskontexte gleichzeitig bereitstellen, ohne dass zusätzliche Hardwarekerne erforderlich sind. Wichtig ist dabei, dass sich die Threads die zugrunde liegenden Ressourcen teilen, darunter Ausführungseinheiten, Cache und Speicherbandbreite.
SMT führt daher nicht zu einer linearen Leistungsverdopplung. Der tatsächliche Gewinn hängt stark von der Art der Workloads ab. Anwendungen mit vielen unabhängigen Aufgaben profitieren in der Regel stärker, während stark ressourcenabhängige Prozesse weniger Vorteile erzielen.
Zur Einordnung lässt sich SMT gut mit echten Parallelisierungskonzepten vergleichen: Während ein Multi-Core-Prozessor mehrere vollständig unabhängige Kerne mit eigenen Ressourcen bereitstellt, teilen sich bei SMT mehrere Threads denselben Kern und damit auch dessen Ausführungseinheiten, Caches und Datenpfade. Bildlich gesprochen entspricht ein zusätzlicher Kern einem weiteren vollständigen Arbeitsplatz, während SMT eher einem zweiten Bearbeiter am gleichen Arbeitsplatz gleicht, der freie Zeitfenster nutzt.
In klassischen Multiprozessor-Systemen oder Multi-Core-Architekturen können Aufgaben tatsächlich parallel und weitgehend unabhängig voneinander abgearbeitet werden. SMT hingegen optimiert die Auslastung innerhalb eines einzelnen Kerns, indem vorhandene Ressourcen effizienter genutzt werden.
Insgesamt stellt SMT damit keine Erweiterung der physischen Rechenleistung dar, sondern eine intelligente Strategie zur besseren Nutzung bestehender Hardwarekapazitäten.
Spectre und Meltdown
Spectre und Meltdown sind bekannte Sicherheitslücken, die aus der Kombination moderner Optimierungstechniken entstehen. Insbesondere Mechanismen wie Speculative Execution und die Nutzung von Cache-Zuständen können dabei gezielt ausgenutzt werden, um indirekt auf eigentlich geschützte Speicherbereiche zuzugreifen. Dabei werden keine Sicherheitsmechanismen im klassischen Sinne durchbrochen, sondern Seiteneffekte der internen Verarbeitung – etwa messbare Unterschiede in Zugriffszeiten – zur Informationsgewinnung genutzt.
Vereinfacht dargestellt funktionieren beide Angriffe nach einem ähnlichen Prinzip: Ein Programm bringt die CPU dazu, Daten spekulativ zu verarbeiten, auf die eigentlich kein Zugriff erlaubt ist. Obwohl diese spekulativen Ergebnisse verworfen werden, hinterlassen sie Spuren im Cache. Anschließend können Angreifer:innen durch gezielte Messung von Speicherzugriffszeiten feststellen, welche Daten im Cache vorhanden sind – und daraus indirekt auf deren Inhalt schließen.
Der Unterschied liegt im Detail der Umsetzung: Während Spectre gezielt Fehlvorhersagen bei Verzweigungen ausnutzt, um unerlaubte Speicherzugriffe spekulativ anzustoßen, basiert Meltdown auf der Ausnutzung von Verzögerungen bei der Durchsetzung von Speicherzugriffsrechten. In beiden Fällen wird jedoch nicht der direkte Zugriff auf Daten missbraucht, sondern das beobachtbare Verhalten der CPU während der Verarbeitung.
Diese Angriffe verdeutlichen, dass Performance-Optimierungen nicht isoliert betrachtet werden können. Techniken, die darauf abzielen, die Ausführung zu beschleunigen, verändern gleichzeitig das beobachtbare Verhalten eines Systems und können unbeabsichtigte Informationskanäle eröffnen.
In der Praxis hat dies weitreichende Konsequenzen: Sowohl Hardware- als auch Softwarehersteller mussten mit umfangreichen Gegenmaßnahmen reagieren, die wiederum Einfluss auf die Performance haben können. Damit entsteht ein direktes Spannungsfeld zwischen Effizienz und Sicherheit.
Moderne CPU-Architektur bewegt sich daher stets im Dreieck aus Leistung, Komplexität und Sicherheit. Optimierungen, die an einer Stelle Vorteile bringen, können an anderer Stelle neue Herausforderungen erzeugen – ein Umstand, der die Entwicklung von Prozessoren bis heute maßgeblich prägt.
Speculative Execution
Bei der spekulativen Ausführung (Speculative Execution) versucht die CPU, zukünftige Programmpfade vorherzusehen und entsprechende Instruktionen bereits im Voraus auszuführen. Diese Vorhersage basiert auf statistischen Modellen und bisherigen Ausführungsverläufen.
Wenn sich die Vorhersage als korrekt erweist, wurde wertvolle Zeit eingespart. Ist sie falsch, werden die Ergebnisse verworfen und die korrekte Ausführung wird nachgeholt.
Speculative Execution ist eng mit der Branch Prediction verknüpft und stellt einen wesentlichen Faktor für die Leistungsfähigkeit moderner Prozessoren dar. Gleichzeitig zeigt sich hier auch eine Kehrseite: Einige bekannte Sicherheitslücken wie Spectre – bei denen durch gezielt ausgelöste spekulative Ausführung und anschließende Analyse von Cache-Zugriffszeiten eigentlich geschützte Daten indirekt ausgelesen werden können – basieren genau auf diesen Mechanismen.
Superskalarität
Superskalare Prozessoren sind darauf ausgelegt, mehrere Instruktionen pro Taktzyklus parallel auszuführen. Dazu verfügen sie über mehrere spezialisierte Ausführungseinheiten innerhalb eines Prozessorkerns, etwa für arithmetische Operationen, Speicherzugriffe oder Kontrollfluss. Während ein einfacher Prozessor pro Takt nur eine Instruktion abschließt, können moderne CPUs mehrere unabhängige Instruktionen gleichzeitig verarbeiten.
Die tatsächliche Leistungsfähigkeit hängt dabei nicht nur von der Anzahl dieser Einheiten ab, sondern vor allem davon, wie viele unabhängige Instruktionen im Programmcode zur Verfügung stehen und wie effizient die CPU diese erkennt. In diesem Zusammenhang spricht man häufig von der sogenannten Issue Width, also der Anzahl von Instruktionen, die pro Taktzyklus an die Ausführungseinheiten übergeben werden können. Moderne Prozessoren analysieren kontinuierlich Datenabhängigkeiten, verfügbare Ressourcen und den aktuellen Zustand der Pipeline, um Instruktionen optimal zu planen und zu verteilen.
Superskalare Verarbeitung arbeitet eng mit Techniken wie Pipelining und Out-of-Order Execution zusammen. Mehrere Instruktionen befinden sich gleichzeitig in unterschiedlichen Verarbeitungsphasen, während zusätzlich mehrere Befehle parallel in die Pipeline eingespeist werden können. Dadurch wird die Auslastung der CPU erheblich verbessert.
Gleichzeitig bestehen klare Grenzen: Datenabhängigkeiten, Verzweigungen im Kontrollfluss sowie begrenzte interne Ressourcen können die Parallelisierung einschränken. Trotz dieser Einschränkungen stellt Superskalierung einen zentralen Baustein moderner CPU-Architektur dar und trägt maßgeblich dazu bei, die Anzahl der verarbeiteten Instruktionen pro Takt zu erhöhen.
Vom Rechnen zum Speichern
Die CPU bildet das Zentrum der Verarbeitung. Sie interpretiert Instruktionen, verarbeitet Daten und steuert den Ablauf des gesamten Systems. Gleichzeitig zeigt sich jedoch bereits an dieser Stelle eine zentrale Abhängigkeit: Die Leistungsfähigkeit der CPU hängt unmittelbar davon ab, wie schnell und effizient benötigte Daten bereitgestellt werden können.
Selbst die schnellste Verarbeitungseinheit stößt an Grenzen, wenn Daten nicht rechtzeitig verfügbar sind. Genau hier entsteht das Zusammenspiel zwischen Rechenleistung und Speicherzugriff – ein entscheidender Faktor für die Gesamtperformance moderner Systeme.
Damit rückt im nächsten Schritt eine weitere zentrale Komponente in den Fokus: der Arbeitsspeicher (RAM) als unmittelbarer Partner der CPU im Gesamtsystem.

Exkurs: Wie moderne CPUs intern arbeiten – Ein technischer Deep Dive
Die interne Organisation: Zusammenspiel von ALU, Control Unit und Register
Die eigentliche Leistungsfähigkeit einer CPU entsteht nicht durch eine einzelne Komponente, sondern durch das präzise Zusammenspiel mehrerer spezialisierter Einheiten.
Im Zentrum der Verarbeitung steht die Arithmetic Logic Unit (ALU). Sie führt elementare Operationen aus, darunter arithmetische Berechnungen wie Addition oder Subtraktion sowie logische Verknüpfungen. Jede komplexe Programmausführung – unabhängig von ihrer Abstraktionsebene – wird letztlich auf diese grundlegenden Operationen zurückgeführt.
Das Steuerwerk (Control Unit) übernimmt die Koordination dieser Abläufe. Es interpretiert Instruktionen, steuert den Datenfluss innerhalb der CPU und sorgt dafür, dass Operationen in der richtigen Reihenfolge ausgeführt werden. Dabei arbeitet es eng mit dem Programmzähler (Program Counter, PC, auch Befehlszähler) zusammen, der die Speicheradresse der aktuell auszuführenden Instruktion bestimmt.
Eine besondere Rolle spielen die Register. Sie stellen den schnellsten Speicher innerhalb der CPU dar und befinden sich direkt in der Verarbeitungseinheit. Ihre Aufgabe besteht darin, Operanden, Zwischenergebnisse und Steuerinformationen kurzfristig bereitzuhalten. Im Kontext des Man-in-the-Box-Modells entsprechen sie den Schreibtischen, auf denen Daten unmittelbar verarbeitet werden. Ihre geringe Größe ist dabei kein Nachteil, sondern eine bewusste Designentscheidung zugunsten maximaler Zugriffsgeschwindigkeit.
Dieses enge Zusammenspiel ermöglicht es der CPU, Operationen mit minimaler Latenz auszuführen und bildet die Grundlage für alle weiteren Optimierungsmechanismen.
Die Speicherhierarchie: Überbrückung des Von-Neumann-Bottlenecks
Ein zentrales Problem moderner Computersysteme liegt in der unterschiedlichen Geschwindigkeit von CPU und Hauptspeicher. Während Prozessoren Operationen in extrem kurzer Zeit ausführen können, sind Speicherzugriffe vergleichsweise langsam. Diese Diskrepanz wird als Von-Neumann-Bottleneck bezeichnet und prägt die Leistungsfähigkeit nahezu aller heutigen Systeme.
Ein Blick auf konkrete Leistungsdaten verdeutlicht die Dimension dieses Unterschieds: Moderne CPUs arbeiten typischerweise im Bereich von 3 bis 5 Gigahertz, also mit mehreren Milliarden Taktzyklen pro Sekunde. DDR5-Arbeitsspeicher erreicht hingegen Datenraten von etwa 4800 bis 8000 MT/s, was – abhängig von Speicherkanälen und Busbreite – einer Bandbreite von rund 76,8 bis 128 GB/s entspricht.
Auf den ersten Blick wirken diese Werte vergleichbar hoch. In der Praxis greifen jedoch unterschiedliche Kenngrößen: Während die CPU ihre Leistung über Taktfrequenz und parallele Verarbeitung definiert, beschreibt die Bandbreite des Arbeitsspeichers lediglich die maximal übertragbare Datenmenge pro Zeiteinheit. Für die tatsächliche Verarbeitung ist jedoch vor allem die Latenz entscheidend – also die Zeit, die vergeht, bis angeforderte Daten bereitstehen.
Ein Zugriff auf den Hauptspeicher dauert typischerweise etwa 50 bis 100 Nanosekunden. Für eine CPU mit mehreren Gigahertz entspricht dies mehreren hundert bis tausend Taktzyklen. In dieser Zeit kann der Prozessor intern bereits eine Vielzahl von Operationen durchführen – vorausgesetzt, die benötigten Daten wären verfügbar.
Hier liegt der entscheidende Unterschied: Innerhalb der CPU, etwa in Registern oder Caches, stehen Daten nahezu unmittelbar zur Verfügung. Zugriffe erfolgen in wenigen Taktzyklen. Der Hauptspeicher hingegen ist vergleichsweise weit entfernt und erfordert deutlich längere Zugriffszeiten. Die Folge ist ein strukturelles Ungleichgewicht zwischen Rechenleistung und Datenverfügbarkeit.
In der Praxis führt dies dazu, dass die CPU häufig nicht ausgelastet ist, sondern auf Daten warten muss. Besonders deutlich wird dieser Effekt bei datenintensiven Operationen, etwa beim Durchlaufen großer Datenstrukturen oder beim Start komplexer Anwendungen. Die CPU fordert kontinuierlich neue Daten aus dem Arbeitsspeicher an, kann diese jedoch nicht schnell genug erhalten. Während dieser Zeit befindet sie sich effektiv in einem Wartezustand.
Damit wird deutlich, dass die tatsächliche Systemperformance nicht allein durch die Rechenleistung bestimmt wird. Entscheidend ist vielmehr, wie effizient Daten bereitgestellt und verarbeitet werden können. Selbst leistungsstarke Prozessoren können ihr Potenzial nur dann ausschöpfen, wenn die Speicherhierarchie in der Lage ist, die benötigten Daten rechtzeitig zu liefern.
Der Von-Neumann-Bottleneck beschreibt somit kein theoretisches Randproblem, sondern eine fundamentale Grenze moderner Rechnerarchitektur – und gleichzeitig den Ausgangspunkt für zahlreiche Optimierungsstrategien wie Cache-Hierarchien, Prefetching und spezialisierte Speichertechnologien.
Extremfall moderner Systeme: High Bandwidth Memory (HBM) in der KI
Ein besonders anschauliches Extrembeispiel für diese Problematik findet sich im Bereich moderner KI-Infrastrukturen. Hochleistungs-GPUs, wie sie etwa von NVIDIA für KI-Anwendungen entwickelt werden, stoßen selbst bei enormer Rechenleistung schnell an Grenzen, wenn die Daten nicht mit ausreichender Geschwindigkeit bereitgestellt werden können.
Um diesem Problem zu begegnen, kommt sogenannte High Bandwidth Memory (HBM) zum Einsatz. Dabei handelt es sich um eine spezielle Speichertechnologie, bei der Speicherchips räumlich sehr nah an der Recheneinheit positioniert und über extrem breite Datenbusse angebunden werden. Im Gegensatz zu klassischem DDR-Speicher, der über vergleichsweise schmale und längere Verbindungen angebunden ist, ermöglicht HBM eine deutlich höhere Speicherbandbreite bei gleichzeitig reduzierter Latenz.
Gerade bei KI-Workloads, bei denen große Datenmengen parallel verarbeitet werden, ist dieser Ansatz entscheidend. Die Leistungsfähigkeit moderner Systeme hängt hier weniger von der reinen Rechenkapazität als vielmehr von der Fähigkeit ab, Daten schnell genug zur Verfügung zu stellen. Damit wird der Von-Neumann-Bottleneck nicht nur sichtbar, sondern zu einem zentralen limitierenden Faktor.
Eine weiterführende Einordnung dieser Entwicklung – insbesondere im Kontext steigender Infrastrukturanforderungen durch Künstliche Intelligenz – findet sich im Beitrag KI frisst Hardware – Warum der Infrastrukturhunger den IT-Markt neu definiert hier im Blog.
Cache als unmittelbare Gegenmaßnahme
Um diesen Engpass zu reduzieren, setzen moderne Prozessoren auf eine mehrstufige Cache-Hierarchie. Diese besteht typischerweise aus L1-, L2- und L3-Caches, die sich direkt in oder nahe der CPU befinden.
Diese Cache-Speicher sind erheblich schneller als der Hauptspeicher, allerdings auch deutlich kleiner. Sie halten bevorzugt häufig benötigte Daten vor, sodass die CPU nicht für jeden Zugriff auf den vergleichsweise langsamen RAM zugreifen muss.
Die funktionale Rolle der einzelnen Cache-Level
Die verschiedenen Cache-Ebenen unterscheiden sich nicht nur in Größe und Geschwindigkeit, sondern erfüllen auch unterschiedliche Aufgaben innerhalb der Verarbeitung.
Der L1-Cache ist die schnellste und zugleich kleinste Cache-Ebene. Er befindet sich direkt im Prozessorkern und ist oft in zwei Bereiche aufgeteilt: einen Instruktions-Cache und einen Daten-Cache. Dadurch kann die CPU gleichzeitig Befehle laden und Daten verarbeiten. Der L1-Cache dient als unmittelbarer Arbeitsvorrat für die aktuell ausgeführten Instruktionen.
Der L2-Cache ist größer, aber etwas langsamer als der L1-Cache. Er fungiert als Zwischenschicht und hält Daten bereit, die mit hoher Wahrscheinlichkeit als nächstes benötigt werden. Während der L1-Cache stark auf unmittelbare Verarbeitung ausgelegt ist, sorgt der L2-Cache für eine stabile Versorgung mit relevanten Daten über mehrere Verarbeitungsschritte hinweg.
Der L3-Cache stellt die größte Cache-Ebene dar und ist häufig mehreren Prozessorkernen gemeinsam zugeordnet. Er dient als gemeinsamer Datenpool und reduziert den Zugriff auf den Hauptspeicher, insbesondere bei parallelen Workloads. Dadurch wird nicht nur die Latenz gesenkt, sondern auch die Kommunikation zwischen mehreren Kernen effizienter gestaltet.
Reduktion von Latenz und Verbesserung der Auslastung
Ein zentraler Effekt dieser Cache-Hierarchie ist die Reduktion der Latenz. Während ein Zugriff auf den Hauptspeicher vergleichsweise viele Taktzyklen benötigt, können Daten aus dem Cache in wenigen Zyklen bereitgestellt werden.
Die CPU arbeitet dabei nach einem einfachen Prinzip: Zunächst wird im L1-Cache nach benötigten Daten gesucht. Sind diese dort nicht vorhanden, erfolgt der Zugriff auf den L2-Cache, anschließend auf den L3-Cache und erst im letzten Schritt auf den Hauptspeicher.
Durch diese abgestufte Strategie wird die Wahrscheinlichkeit maximiert, dass benötigte Daten schnell verfügbar sind. Das Ergebnis ist eine deutlich höhere Auslastung der CPU, da Wartezeiten auf Speicherzugriffe minimiert werden.
Einordnung: Warum Speicherparameter entscheidend sind
Die beschriebenen Zusammenhänge zeigen, warum Speicherparameter wie Taktfrequenz, Bandbreite und Latenz eine zentrale Rolle für die Systemperformance spielen.
Schnellerer Arbeitsspeicher kann die Zeit verkürzen, die für die Bereitstellung von Daten benötigt wird. Gleichzeitig muss dieser Speicher optimal auf den integrierten Speichercontroller der CPU abgestimmt sein. Eine nicht passende Konfiguration kann dazu führen, dass potenzielle Leistungsgewinne nicht realisiert werden oder zusätzliche Latenzen entstehen.
Warum gleiche Taktfrequenz nicht gleiche Leistung bedeutet
Ein häufiges Missverständnis besteht darin, die Taktfrequenz als alleinigen Maßstab für die Leistungsfähigkeit eines Prozessors zu betrachten. Auf den ersten Blick scheint dies plausibel: Mehr Gigahertz bedeuten mehr Verarbeitungsschritte pro Sekunde. In der Praxis greift dieses Modell jedoch zu kurz.
Ein Vergleich zwischen einem Intel Celeron, einem Intel Core i7 und einem aktuellen Intel Core Ultra verdeutlicht dies. Alle drei Prozessorklassen können – je nach Modell – in vergleichbaren Taktbereichen operieren, etwa im Bereich von 2,5 bis über 4 GHz im Turbo-Betrieb. Dennoch unterscheiden sich ihre realen Leistungswerte teilweise um ein Vielfaches.
Der Grund liegt im inneren Aufbau der CPU und insbesondere in der Effizienz, mit der jeder einzelne Taktzyklus genutzt wird.
Architektur statt Takt: Die entscheidenden Unterschiede
Während ein Intel Celeron als Einsteigerprozessor bewusst reduziert ausgelegt ist, verfolgen Core- und Core-Ultra-Prozessoren ein deutlich komplexeres Architekturdesign:
Intel Celeron (Einsteigerklasse)
- meist wenige Kerne (häufig 2–4, oft ohne Hyper-Threading)
- kleine Cache-Strukturen (z.B. wenige MB L3-Cache)
- vereinfachte Pipeline und reduzierte Out-of-Order-Ausführung
- eingeschränkte Parallelisierung und geringere Speicherbandbreite
- oft keine dedizierten Beschleuniger (z.B. für KI-Workloads)
Intel Core (Mainstream-/Performanceklasse)
- höhere Kernanzahl (typisch 6–16 Kerne, je nach Generation)
- größere mehrstufige Cache-Hierarchie (L1, L2, L3 deutlich ausgebaut)
- Hyper-Threading bzw. SMT für bessere Auslastung
- leistungsfähige Out-of-Order-Execution und breitere Pipelines
- deutlich optimierte Speicheranbindung (z.B. höhere DDR-Taktraten)
Intel Core Ultra (moderne Hybrid- und KI-optimierte Architektur)
- Hybrid-Design aus Performance-Kernen und Effizienz-Kernen
- zusätzlich spezialisierte Einheiten wie eine integrierte NPU (Neural Processing Unit)
- stark vergrößerte und optimierte Cache-Strukturen
- verbesserte Prefetching-Mechanismen zur Reduktion von Speicherlatenzen
- optimierte Interconnects innerhalb des Chips (Tile- oder Chiplet-Design)
- hohe Parallelität durch viele Threads und spezialisierte Workload-Verteilung
IPC: Die entscheidende Kennzahl
Die Taktfrequenz beschreibt lediglich, wie oft ein Prozessor arbeitet. Für die reale Leistungsfähigkeit ist jedoch entscheidend, wie viel Arbeit innerhalb eines einzelnen Taktzyklus tatsächlich erledigt wird. Diese Effizienz wird durch die Kennzahl Instructions per Cycle (IPC) beschrieben und stellt einen der zentralen Unterschiede zwischen einfachen und leistungsfähigen CPU-Architekturen dar.
Moderne Prozessoren wie ein Intel Core oder ein Intel Core Ultra sind darauf ausgelegt, pro Taktzyklus deutlich mehr Instruktionen zu verarbeiten als ein einfacher Celeron. Dies wird durch eine Vielzahl architektonischer Optimierungen erreicht. So verfügen leistungsfähige CPUs über deutlich breitere Ausführungseinheiten, die es ermöglichen, mehrere Instruktionen parallel innerhalb eines Taktes zu verarbeiten. Gleichzeitig sorgt eine präzise Sprungvorhersage dafür, dass Verzweigungen im Code frühzeitig erkannt werden und die Pipeline möglichst ohne Unterbrechung weiterarbeiten kann.
Ein weiterer entscheidender Faktor ist die Fähigkeit zur sogenannten Out-of-Order-Ausführung. Dabei werden Instruktionen nicht strikt in der Reihenfolge ihrer Programmierung abgearbeitet, sondern dynamisch so umgeordnet, dass Wartezeiten – etwa durch noch nicht verfügbare Daten – minimiert werden. Ergänzt wird dies durch optimierte und tiefere Pipelines, die eine kontinuierliche Verarbeitung von Instruktionen ermöglichen und Leerlaufzeiten reduzieren.
Darüber hinaus sind moderne Architekturen in der Lage, den sogenannten Instruction-Level-Parallelism deutlich besser auszunutzen. Das bedeutet, dass unabhängige Instruktionen gleichzeitig verarbeitet werden können, anstatt sie sequenziell abzuarbeiten. Diese Fähigkeit steigert die Effizienz pro Takt erheblich.
In der Summe führt dies dazu, dass ein moderner Prozessor trotz identischer oder sogar geringerer Taktfrequenz eine deutlich höhere Gesamtleistung erzielen kann. IPC ist damit ein zentraler Schlüssel zum Verständnis moderner CPU-Leistung und erklärt, warum reine Gigahertz-Vergleiche in der Praxis kaum aussagekräftig sind.
Cache und Speicher: Der unterschätzte Flaschenhals
Ein weiterer zentraler Faktor ist die Speicherhierarchie. Moderne Prozessoren investieren erhebliche Chipfläche in Cache-Strukturen, um langsame Hauptspeicherzugriffe zu vermeiden.
- Celeron: kleinere Caches → häufigere Zugriffe auf RAM → höhere Latenzen
- Core: größere L3-Caches → höhere Trefferquote → weniger Wartezyklen
- Core Ultra: zusätzlich optimierte Prefetch-Logik und Datenlokalität → noch effizientere Nutzung
In der Praxis bedeutet dies: Ein Prozessor mit größerem Cache kann häufiger direkt auf benötigte Daten zugreifen, ohne auf den vergleichsweise langsamen Arbeitsspeicher warten zu müssen.
Leistung entsteht durch Effizienz und Zusammenspiel
Verschiedene Prozessoren mit identischer Taktfrequenz können sich in ihrer realen Leistungsfähigkeit erheblich unterscheiden. Während ein einfacherer Prozessor häufiger auf Daten warten muss und seine Recheneinheiten nicht vollständig auslasten kann, ist ein moderner Prozessor in der Lage, mehrere Instruktionen parallel zu verarbeiten und seine Pipeline kontinuierlich zu füllen. Die Folge ist eine deutlich höhere effektive Arbeitsleistung pro Taktzyklus.
Damit wird deutlich, dass die Taktfrequenz nur eine von vielen Einflussgrößen ist. Entscheidend ist vielmehr, wie effizient ein Prozessor seine Ressourcen nutzt und wie gut er in das Gesamtsystem eingebunden ist. Architekturentscheidungen wie die Ausgestaltung der Cache-Hierarchie, die Breite der Ausführungseinheiten, der Grad der Parallelisierung sowie die Effizienz der Speicheranbindung bestimmen maßgeblich die tatsächliche Performance.
Gleichzeitig zeigt sich, dass die Leistungsfähigkeit moderner Systeme nicht isoliert durch die CPU entsteht. Vielmehr ist sie das Ergebnis eines fein abgestimmten Zusammenspiels aus Rechenleistung, Speicherhierarchie und Datenfluss. Selbst ein leistungsstarker Prozessor kann sein Potenzial nur dann ausschöpfen, wenn benötigte Daten rechtzeitig bereitgestellt werden und keine Engpässe im Speicherzugriff entstehen.
Für die Praxis bedeutet dies: Nicht die maximale Taktfrequenz entscheidet über die Systemleistung, sondern die Fähigkeit, Daten effizient zu verarbeiten und kontinuierlich bereitzustellen. Ein ausgewogenes Systemdesign stellt daher sicher, dass CPU, Cache und Arbeitsspeicher optimal aufeinander abgestimmt sind – und sich nicht gegenseitig ausbremsen.
Parallelität als Schlüssel moderner Prozessorleistung
Während das klassische Modell der CPU eine streng sequenzielle Verarbeitung nahelegt, arbeiten moderne Prozessoren intern hochgradig parallelisiert. Ziel ist es, möglichst viele Instruktionen gleichzeitig oder überlappend auszuführen.
Eine zentrale Technik ist das sogenannte Pipelining. Dabei wird die Verarbeitung in mehrere Stufen unterteilt, sodass sich mehrere Instruktionen gleichzeitig in unterschiedlichen Phasen befinden können. Während eine Instruktion noch dekodiert wird, kann die nächste bereits geladen werden.
Darüber hinaus nutzen moderne CPUs Out-of-Order Execution. Dabei werden Instruktionen nicht strikt in der Reihenfolge ihres Auftretens abgearbeitet, sondern dynamisch so angeordnet, dass Wartezeiten minimiert werden. Abhängigkeiten zwischen Daten werden dabei berücksichtigt, ohne die logische Korrektheit zu gefährden.
Ergänzt wird dies durch Multi-Core-Architekturen, bei denen mehrere vollständige Verarbeitungseinheiten parallel arbeiten. Jede dieser Einheiten kann eigene Instruktionsströme verarbeiten, was insbesondere bei modernen Anwendungen und Betriebssystemen zu erheblichen Leistungsgewinnen führt.
Diese Mechanismen erweitern das klassische Modell erheblich, ohne dessen Grundprinzipien zu verändern. Der Fetch–Decode–Execute-Zyklus bleibt erhalten, wird jedoch intern massiv optimiert und parallelisiert.
Einordnung für die Praxis: Warum dieses Wissen relevant ist
Das Verständnis dieser internen Abläufe hat direkte Auswirkungen auf den IT-Alltag. Performance-Probleme lassen sich häufig nicht durch einzelne Komponenten erklären, sondern entstehen im Zusammenspiel von Verarbeitung, Speicherzugriff und Parallelisierung.
Typische Ursachen sind dabei nicht selten:
- Wartezeiten beim Zugriff auf den Hauptspeicher
- ineffiziente Nutzung von Cache-Strukturen
- unzureichende Parallelisierung von Anwendungen
Gerade in modernen Umgebungen – etwa bei Virtualisierung, Cloud-Infrastrukturen oder KI-Workloads – entscheidet dieses Zusammenspiel über die tatsächliche Leistungsfähigkeit eines Systems.
Ein fundiertes Verständnis der CPU-Architektur ermöglicht es, solche Effekte gezielt zu analysieren und einzuordnen. Damit wird aus theoretischem Wissen ein praktisches Werkzeug für den Umgang mit realen IT-Systemen.
RAM – Das Arbeitsgedächtnis des Systems
Der Arbeitsspeicher (Random Access Memory, RAM) ist die zentrale Instanz für die kurzfristige Bereitstellung von Daten innerhalb eines Computersystems. Während die CPU für die Verarbeitung verantwortlich ist, stellt der RAM die Daten und Programme bereit, die aktuell benötigt werden.
Im Gegensatz zu persistenten Speichern wie SSDs oder Festplatten ist RAM flüchtig. Das bedeutet, dass seine Inhalte beim Ausschalten des Systems verloren gehen. Diese Eigenschaft ist jedoch kein Nachteil, sondern eine bewusste Designentscheidung zugunsten von Geschwindigkeit. RAM ist darauf optimiert, Daten schnell bereitzustellen und unmittelbar zugreifbar zu halten.
Damit übernimmt der Arbeitsspeicher eine Schlüsselrolle im Zusammenspiel aller Systemkomponenten. Er bildet die operative Grundlage für die Ausführung von Programmen und stellt sicher, dass die CPU kontinuierlich mit den benötigten Informationen versorgt wird.
Moderne RAM-Technologien im Überblick
In aktuellen Systemen kommt nahezu ausschließlich dynamischer Arbeitsspeicher (DRAM) zum Einsatz, der in verschiedenen Weiterentwicklungen verfügbar ist. Der heute dominierende Standard ist DDR-SDRAM (Double Data Rate Synchronous DRAM), der Daten synchron zum Systemtakt überträgt und durch steigende Taktraten und optimierte Signalverarbeitung kontinuierlich weiterentwickelt wurde.
Mit DDR5 steht eine moderne Generation zur Verfügung, die gegenüber DDR4 deutlich höhere Datenraten, verbesserte Parallelität und eine effizientere Energieverwaltung bietet. Neben klassischen Taktraten spielen hier auch interne Architekturverbesserungen eine Rolle, etwa die Aufteilung in mehrere Speicherbänke und optimierte Zugriffsmechanismen.
Parallel dazu existieren spezialisierte Speichertechnologien für bestimmte Einsatzbereiche. Dazu zählen beispielsweise Low-Power-Varianten wie LPDDR, die in mobilen Geräten eingesetzt werden, sowie besonders bandbreitenstarke Speicherlösungen wie HBM (High Bandwidth Memory), die vor allem in GPU- und KI-Systemen Verwendung finden.
Bauformen und Einsatzbereiche
Je nach Einsatzszenario unterscheiden sich nicht nur die technischen Eigenschaften, sondern auch die Bauformen des Arbeitsspeichers.
In klassischen Desktop-Systemen kommen meist DIMM-Module zum Einsatz. Diese sind austauschbar, bieten hohe Kapazitäten und ermöglichen flexible Aufrüstungen. Typisch sind hier Dual- oder Quad-Channel-Konfigurationen, die die verfügbare Speicherbandbreite erhöhen.
Server-Systeme setzen häufig auf spezialisierte Varianten wie Registered DIMMs (RDIMM) oder Load-Reduced DIMMs (LRDIMM). Diese ermöglichen größere Speicherkapazitäten und eine höhere Stabilität, insbesondere in Systemen mit vielen parallel arbeitenden Speicherbänken. Ergänzend wird oft Error Correcting Code (ECC) eingesetzt, um Speicherfehler zu erkennen und zu korrigieren.
In mobilen Systemen wie Notebooks, Tablets oder Smartphones kommen hingegen kompaktere und energieeffiziente Lösungen zum Einsatz. Hier dominieren SO-DIMM-Module oder direkt verlöteter LPDDR-Speicher. Letzterer ermöglicht besonders kurze Signalwege und damit hohe Effizienz, ist jedoch nicht aufrüstbar.
RAM als Bindeglied im System
Unabhängig von Bauform und Technologie bleibt die zentrale Funktion des Arbeitsspeichers unverändert: Er bildet die Brücke zwischen der hohen Verarbeitungsgeschwindigkeit der CPU und den vergleichsweise langsamen persistenten Speichern.
Dabei zeigt sich erneut das grundlegende Prinzip moderner IT-Systeme: Leistung entsteht nicht durch einzelne Komponenten, sondern durch ihr Zusammenspiel. Der Arbeitsspeicher entscheidet maßgeblich darüber, wie effizient Daten bereitgestellt werden können – und damit, wie gut die CPU ihr Potenzial ausschöpfen kann.
Gerade vor dem Hintergrund steigender Anforderungen durch Datenanalyse, Virtualisierung und KI-Anwendungen gewinnt der RAM weiter an Bedeutung. Kapazität, Bandbreite und Latenz werden damit zu entscheidenden Faktoren für die Gesamtperformance eines Systems.
Deep Dive: Moderne Speichertechnologien im Detail
Dieser Abschnitt dient als vertiefender Überblick für interessierte Leser:innen. Die folgenden Inhalte sind für das grundlegende Verständnis des Beitrags nicht zwingend erforderlich, geben jedoch Einblick in die technische Entwicklung und Differenzierung moderner Speicherarchitekturen. Die Auswahl erhebt keinen Anspruch auf Vollständigkeit, sondern zeigt exemplarisch zentrale Technologien und Konzepte.
DDR – Entwicklung und technische Einordnung
Die Entwicklung moderner Arbeitsspeicher ist eng mit der DDR-Technologie (Double Data Rate) verbunden. Bereits klassische SDRAM-Module (Single Data Rate) übertrugen Daten einmal pro Taktzyklus. Mit DDR wurde dieses Prinzip erweitert, indem Daten sowohl bei steigender als auch bei fallender Taktflanke übertragen werden.
Dies führte zu einer effektiven Verdopplung der Datenrate ohne Erhöhung der physikalischen Taktfrequenz. Die Angabe erfolgt daher heute in MT/s (MegaTransfers pro Sekunde), nicht mehr in MHz. DDR4-Module arbeiten typischerweise im Bereich von 2133 bis 3200 MT/s, während DDR5 aktuell 4800 bis über 8000 MT/s erreicht.
Parallel dazu haben sich auch die Bauformen entwickelt. Klassische DIMM-Module (Dual Inline Memory Module) sind bis heute Standard im Desktop- und Serverbereich. Moderne DDR-Generationen erweitern diese Struktur intern durch mehr Speicherbänke, verbesserte Parallelität und optimierte Signalführung.
ECC – Fehlerkorrektur im Arbeitsspeicher
Error Correcting Code (ECC) ist ein Verfahren zur Erkennung und Korrektur von Speicherfehlern, das vor allem in professionellen IT-Umgebungen eingesetzt wird. Im Kern erweitert ECC den Arbeitsspeicher um zusätzliche Prüfbits, die gemeinsam mit den eigentlichen Nutzdaten gespeichert werden. Diese Prüfbits werden nach bestimmten mathematischen Verfahren berechnet und ermöglichen es, Fehler im Speicherinhalt zu identifizieren.
In der Praxis kommt häufig das sogenannte SECDED-Verfahren (Single Error Correction, Double Error Detection) zum Einsatz. Dabei kann ein einzelner Bitfehler automatisch korrigiert werden, während zwei gleichzeitig auftretende Bitfehler zuverlässig erkannt, jedoch nicht mehr korrigiert werden können. Grundlage dafür sind spezielle Codes, die aus den gespeicherten Daten berechnet werden und beim Auslesen erneut überprüft werden. Stimmen die berechneten Werte nicht mit den gespeicherten Prüfinformationen überein, kann die Art des Fehlers bestimmt und gegebenenfalls direkt behoben werden.
Die Ursachen solcher Speicherfehler sind vielfältig. Neben klassischen Hardwaredefekten spielen auch physikalische Effekte eine Rolle, etwa elektromagnetische Störungen, Spannungsschwankungen oder sogenannte Soft Errors, die durch kosmische Strahlung ausgelöst werden. Diese können einzelne Bits im Speicherzustand verändern, ohne dass ein physischer Defekt vorliegt. In großen Speichersystemen mit vielen Gigabyte oder Terabyte Kapazität steigt die Wahrscheinlichkeit solcher Fehler entsprechend an.
ECC-Speicher trägt dazu bei, diese Risiken zu minimieren und die Datenintegrität sicherzustellen. Gerade in Server- und Workstation-Umgebungen, in denen Datenbankoperationen, Virtualisierung oder wissenschaftliche Berechnungen durchgeführt werden, ist dies von zentraler Bedeutung. Ein unerkannter Speicherfehler kann hier nicht nur zu falschen Ergebnissen führen, sondern auch ganze Systeme destabilisieren.
Die Implementierung von ECC erfordert jedoch zusätzliche Hardware und erhöht den Speicherbedarf, da neben den Nutzdaten auch Prüfinformationen gespeichert werden müssen. Typischerweise werden pro 64 Bit Nutzdaten zusätzliche 8 Bit für ECC verwendet. Dadurch entsteht ein leichter Overhead sowohl in Bezug auf Kapazität als auch auf Kosten.
Im klassischen Desktop-Bereich wird ECC daher seltener eingesetzt. Hier stehen Kosten, Kompatibilität und Performance häufig stärker im Fokus als maximale Fehlertoleranz. Dennoch gewinnt ECC auch außerhalb von Rechenzentren an Bedeutung, insbesondere in Szenarien mit erhöhtem Anspruch an Zuverlässigkeit, etwa bei Entwicklungs-Workstations, Edge-Systemen oder KI-Anwendungen.
HBM – High Bandwidth Memory für spezialisierte Workloads
High Bandwidth Memory (HBM) stellt eine spezialisierte Speichertechnologie dar, die vor allem in GPU- und KI-Systemen eingesetzt wird. Im Gegensatz zu klassischem DRAM, der seitlich auf dem Mainboard angebunden ist, wird HBM vertikal gestapelt und über sogenannte Through-Silicon Vias (TSV) direkt mit dem Prozessor oder der GPU verbunden.
Diese Bauweise ermöglicht extrem hohe Speicherbandbreiten bei gleichzeitig vergleichsweise geringer Latenz und Energieaufnahme. HBM erreicht Bandbreiten im Bereich von mehreren hundert Gigabyte pro Sekunde und ist damit ideal für datenintensive Anwendungen wie Machine Learning oder wissenschaftliche Simulationen.
Der Nachteil liegt in den hohen Kosten und der komplexen Integration, weshalb HBM primär in spezialisierten Hochleistungssystemen zum Einsatz kommt.
Latenz – Bedeutung und Interpretation von CL-Werten
Die Latenz (Latency) beschreibt die Zeit, die vergeht, bis ein Speicherzugriff tatsächlich ausgeführt wird. Eine zentrale Kennzahl ist dabei die sogenannte CAS-Latenz (Column Address Strobe Latency, CL), die angibt, wie viele Taktzyklen zwischen einer Speicheranforderung und der Bereitstellung der Daten liegen.
In der Praxis steht die CAS-Latenz jedoch nicht isoliert. Arbeitsspeicher wird üblicherweise durch eine Kombination mehrerer Timing-Werte beschrieben, etwa in der Form 16-18-18-38. Diese Werte repräsentieren unterschiedliche Phasen eines Speicherzugriffs und müssen im Zusammenspiel betrachtet werden. Neben der CAS-Latenz bestimmen insbesondere tRCD (Row to Column Delay, Aktivierung einer Speicherzeile), tRP (Row Precharge Time, Schließen einer Zeile) und tRAS (Row Active Time, Mindestdauer einer aktiven Zeile) den zeitlichen Ablauf eines Zugriffs.
Ein einzelner Speicherzugriff besteht somit aus mehreren aufeinanderfolgenden Schritten. Die CAS-Latenz beschreibt lediglich einen Teil dieses Prozesses. Gerade bei nicht sequenziellen Zugriffen spielen auch die übrigen Timings eine entscheidende Rolle, sodass sich die tatsächliche Zugriffszeit immer aus der Gesamtheit der Parameter ergibt.
Hinzu kommt, dass die Timing-Werte nur im Kontext der Taktfrequenz sinnvoll interpretiert werden können. Arbeitsspeicher wird häufig vereinfacht mit Angaben wie CL16 oder CL40 beworben, was eine direkte Vergleichbarkeit suggeriert. Tatsächlich handelt es sich dabei jedoch um relative Werte innerhalb eines Taktsystems. Entscheidend ist die reale Zugriffszeit in Nanosekunden, die sich aus dem Zusammenspiel von Latenz und Takt ergibt.
Besonders deutlich wird dies beim Vergleich unterschiedlicher Speicher-Generationen. Während DDR4 typischerweise mit niedrigeren CL-Werten arbeitet, erreicht DDR5 deutlich höhere Taktraten und nutzt eine komplexere interne Organisation. Ein DDR5-Modul mit CL40 kann daher trotz scheinbar höherer Latenz eine vergleichbare oder sogar bessere reale Zugriffszeit erreichen als ein DDR4-Modul mit CL16. Eine isolierte Gegenüberstellung von CL-Werten über Generationen hinweg ist daher nur bedingt sinnvoll.
In der Praxis wird die Bedeutung der CAS-Latenz häufig überschätzt, insbesondere im Gaming- und High End-Bereich. Niedrigere Timing-Werte können unter bestimmten Bedingungen messbare Vorteile bringen, bewegen sich jedoch meist im niedrigen einstelligen Prozentbereich und treten vor allem in CPU-limitierten Szenarien auf. Für die Gesamtperformance sind Faktoren wie Speicherbandbreite, Cache-Effizienz und CPU-Architektur in der Regel deutlich entscheidender.
Auch im professionellen Umfeld wird die Latenz nicht isoliert betrachtet. In Server- und High-Performance-Systemen steht die Gesamtarchitektur im Vordergrund. Zugriffsmuster, Parallelität und Datenlokalität beeinflussen die Performance stärker als einzelne Timing-Werte. Ziel ist hier nicht die Optimierung eines einzelnen Parameters, sondern die effiziente Abstimmung des gesamten Systems.
Zusammenfassen lässt sich festhalten: Die CAS-Latenz ist ein relevanter Bestandteil der Speichercharakteristik, jedoch nur ein Element eines komplexen Zusammenspiels. Erst die Kombination aus Timing-Werten, Taktfrequenz und Systemarchitektur bestimmt die tatsächliche Leistungsfähigkeit des Arbeitsspeichers. Eine isolierte Betrachtung einzelner Kennzahlen greift daher in der Praxis zu kurz.
LPDDR – Speicher für mobile Systeme
Low Power DDR (LPDDR) ist eine speziell optimierte Variante für mobile Geräte wie Notebooks, Tablets und Smartphones. Der Fokus liegt hier nicht primär auf maximaler Leistung, sondern auf Energieeffizienz und thermischer Stabilität.
LPDDR-Speicher arbeitet mit niedrigeren Spannungen und nutzt aggressive Stromsparmechanismen, etwa durch selektives Abschalten einzelner Speicherbereiche. Gleichzeitig werden hohe Datenraten erreicht, um trotz begrenzter Energieaufnahme eine gute Systemleistung zu ermöglichen.
Ein charakteristisches Merkmal ist die häufige Integration direkt auf dem Mainboard oder im Prozessorpackage. Dadurch werden Signalwege verkürzt, was sowohl die Effizienz als auch die Performance verbessert – allerdings auf Kosten der Erweiterbarkeit.
LRDIMM – Skalierung für große Speicherkapazitäten
Load-Reduced DIMMs (LRDIMM) gehen noch einen Schritt weiter als RDIMMs. Sie verwenden zusätzliche Pufferlogik, um die elektrische Last weiter zu reduzieren und noch größere Speicherkapazitäten zu ermöglichen.
Dadurch lassen sich Systeme mit sehr großen RAM-Ausstattungen realisieren, wie sie etwa in Datenbanken, Virtualisierungsplattformen oder In-Memory-Analytics erforderlich sind.
Auch hier gilt: Die zusätzliche Logik erhöht die Komplexität und kann minimale Latenzaufschläge verursachen, bietet jedoch entscheidende Vorteile bei Skalierung und Stabilität.
RDIMM – Registered DIMMs für Serverumgebungen
Registered DIMMs (RDIMM) werden vor allem in Server- und Workstation-Systemen eingesetzt, in denen große Speicherkapazitäten und hohe Stabilität im Dauerbetrieb erforderlich sind. Ihr zentrales Merkmal ist ein zusätzliches Register – oft als Register Clock Driver (RCD) bezeichnet –, das zwischen dem Speichercontroller der CPU und den eigentlichen DRAM-Chips geschaltet ist.
Dieses Register übernimmt eine entscheidende Funktion: Es puffert und synchronisiert die Steuer- und Adresssignale, bevor diese an die Speicherchips weitergegeben werden. Ohne diese Zwischenschicht müssten alle angeschlossenen Speicherbausteine direkt vom Speichercontroller angesteuert werden. Mit steigender Anzahl von Modulen und Speicherchips würde dies zu einer erheblichen elektrischen Belastung führen, die Signalqualität verschlechtern und die maximal unterstützte Speicherkapazität begrenzen.
Durch den Einsatz des Registers wird diese Last deutlich reduziert. Der Speichercontroller kommuniziert primär mit dem Register, das die Signale anschließend stabil und zeitlich sauber an die einzelnen Speicherchips verteilt. Dadurch können mehr DIMMs pro Kanal betrieben und insgesamt größere Speicherkonfigurationen realisiert werden – ein entscheidender Vorteil in Serverumgebungen.
Ein weiterer Effekt dieser Architektur ist eine verbesserte Signalintegrität. Gerade bei hohen Taktraten, wie sie bei modernen DDR4- und DDR5-Systemen üblich sind, wird die zuverlässige Übertragung von Signalen zu einer technischen Herausforderung. RDIMMs tragen dazu bei, diese Stabilität auch unter hoher Last und bei vielen parallel aktiven Speicherbänken aufrechtzuerhalten.
Der Einsatz dieser zusätzlichen Logik führt jedoch zu einer leicht erhöhten Latenz. Die Signale müssen zunächst das Register durchlaufen, bevor sie die Speicherchips erreichen. In der Praxis fällt dieser Mehraufwand jedoch kaum ins Gewicht, da Server-Workloads typischerweise stärker von Kapazität, Bandbreite und Stabilität profitieren als von minimalen Latenzunterschieden.
Somit stellen RDIMMs eine klassische Architekturentscheidung im Spannungsfeld zwischen Performance und Skalierbarkeit dar. Sie opfern einen kleinen Teil an Zugriffszeit, um im Gegenzug deutlich größere und stabilere Speichersysteme zu ermöglichen – ein Trade-off, der in professionellen IT-Umgebungen bewusst gewählt wird.
Zusammenspiel von CPU und RAM
Die CPU greift während der Programmausführung permanent auf den Arbeitsspeicher zu. Jede Instruktion, jede Variable und jedes Zwischenergebnis muss entweder direkt im RAM vorhanden sein oder dorthin geladen werden.
Dabei entsteht ein kontinuierlicher Datenfluss:
- Programme werden aus dem Storage in den RAM geladen
- Die CPU liest Instruktionen und Daten aus dem RAM
- Ergebnisse werden zurück in den RAM geschrieben
Dieses Zusammenspiel ist eng mit dem zuvor beschriebenen Fetch–Decode–Execute-Zyklus verknüpft. Bereits in der Fetch-Phase ist die CPU darauf angewiesen, dass die nächste Instruktion schnell verfügbar ist. Verzögerungen im Speicherzugriff wirken sich daher unmittelbar auf die Gesamtleistung aus.
Gerade hier zeigt sich die zentrale Herausforderung moderner Systeme: Die CPU arbeitet deutlich schneller, als Daten aus dem RAM bereitgestellt werden können. Dieser Geschwindigkeitsunterschied ist eine der Hauptursachen für Performanceengpässe.
Latenz und Zugriff: Warum Geschwindigkeit relativ ist
Die Leistungsfähigkeit des Arbeitsspeichers wird nicht nur durch seine Taktfrequenz bestimmt, sondern vor allem durch zwei zentrale Faktoren: Latenz und Bandbreite.
Die Latenz beschreibt die Zeit, die vergeht, bis ein angeforderter Speicherinhalt tatsächlich zur Verfügung steht. Selbst bei schnellen Speichermodulen kann diese Verzögerung mehrere Dutzend Taktzyklen betragen. Für die CPU bedeutet dies Wartezeit – selbst dann, wenn ausreichend Rechenleistung vorhanden ist.
Die Bandbreite hingegen beschreibt, wie viele Daten pro Zeiteinheit übertragen werden können. Sie ist insbesondere bei Anwendungen relevant, die große Datenmengen verarbeiten, etwa bei Multimedia-Anwendungen oder KI-Workloads.
Ein entscheidender Punkt ist dabei das Zusammenspiel beider Faktoren. Hohe Bandbreite ist wenig hilfreich, wenn die Latenz zu hoch ist. Umgekehrt bringt eine niedrige Latenz wenig, wenn nicht genügend Daten übertragen werden können. Moderne Speicherarchitekturen versuchen daher, beide Aspekte möglichst ausgewogen zu optimieren.
RAM im Kontext der Speicherhierarchie
Der Arbeitsspeicher ist Teil einer mehrstufigen Speicherhierarchie, die von extrem schnellen, aber kleinen Caches bis hin zu großen, aber langsamen persistenten Speichern reicht.
Innerhalb dieser Hierarchie nimmt der RAM eine zentrale Position ein:
- Er ist deutlich größer als die CPU-internen Caches
- Er ist deutlich schneller als Storage-Systeme
- Er stellt die Brücke zwischen Verarbeitung und dauerhafter Speicherung dar
Diese Position macht ihn zu einem kritischen Faktor für die Gesamtperformance. Während Caches kurzfristige Engpässe abfedern, bleibt der RAM die entscheidende Instanz für die kontinuierliche Versorgung der CPU mit Daten.
RAM als limitierender Faktor in der Praxis
Im IT-Alltag zeigt sich die Bedeutung des Arbeitsspeichers besonders deutlich bei der realen Bewertung von Systemleistung. Während die CPU häufig als primärer Leistungsindikator wahrgenommen wird, bleibt der Einfluss des Arbeitsspeichers oft im Hintergrund – obwohl er in vielen Szenarien den entscheidenden Engpass darstellt.
In der Praxis entstehen Performanceprobleme häufig nicht durch mangelnde Rechenleistung, sondern durch eine unzureichende oder ineffiziente Speicherbereitstellung. Anwendungen reagieren träge, weil benötigte Daten nicht schnell genug verfügbar sind. Systeme geraten ins Stocken, wenn der verfügbare Arbeitsspeicher nicht ausreicht und Daten verstärkt zwischen RAM und persistentem Speicher verschoben werden müssen. In solchen Fällen greifen Betriebssysteme auf Auslagerungsmechanismen zurück, bei denen Teile des Arbeitsspeichers auf deutlich langsameren Storage ausgelagert werden – mit spürbaren Auswirkungen auf die Gesamtperformance.
Diese Effekte verdeutlichen, dass die CPU ihr Potenzial nur dann entfalten kann, wenn sie kontinuierlich mit Daten versorgt wird. Der Arbeitsspeicher übernimmt dabei eine zentrale Rolle als operative Drehscheibe im System. Wird er zum Engpass, wirkt sich dies unmittelbar auf die wahrgenommene Geschwindigkeit aus – unabhängig von der eigentlichen Rechenleistung des Prozessors.
Ein leistungsfähiges System erfordert daher eine ausgewogene Architektur. Neben der CPU müssen insbesondere Kapazität, Bandbreite und Latenz des Arbeitsspeichers auf die jeweiligen Anforderungen abgestimmt sein. Erst wenn diese Komponenten harmonisch zusammenarbeiten, kann die verfügbare Rechenleistung effizient genutzt werden.
Vom Arbeitsspeicher zur dauerhaften Speicherung
Der Arbeitsspeicher stellt Daten schnell bereit, verliert sie jedoch beim Abschalten des Systems. Damit entsteht die Notwendigkeit einer weiteren Speicherklasse, die Informationen dauerhaft vorhalten kann.
Im nächsten Schritt rückt daher der persistente Speicher in den Fokus – also SSDs und andere Storage-Systeme, die Daten langfristig sichern und gleichzeitig neue Herausforderungen für die Systemarchitektur mit sich bringen.

Exkurs: Was ist so ‚Random‘ am RAM?
Random Access als Zugriffsprinzip
Der Begriff Random Access Memory wird häufig missverstanden. Random bedeutet in diesem Kontext nicht zufällig, sondern beschreibt die Art des Zugriffs auf Speicherzellen.
Bei einem Random-Access-Speicher kann jede Speicheradresse direkt und mit annähernd gleicher Zugriffszeit angesprochen werden – unabhängig davon, wo sich die Daten physisch im Speicher befinden. Dieser direkte Zugriff unterscheidet RAM grundlegend von sequenziellen Speichermedien, bei denen Daten in einer festen Reihenfolge gelesen werden müssen.
Ein klassisches Beispiel für sequenziellen Zugriff ist das Magnetband: Um auf einen bestimmten Datenblock zuzugreifen, müssen zuvor alle davorliegenden Daten durchlaufen werden. RAM hingegen erlaubt es der CPU, jede gewünschte Speicherzelle unmittelbar anzusprechen.
Wie RAM technisch arbeitet
Im Inneren besteht RAM aus einer großen Anzahl einzelner Speicherzellen, die in einer Matrix aus Zeilen und Spalten organisiert sind. Jede dieser Zellen speichert genau ein Bit – also einen Zustand von 0 oder 1.
Der Zugriff erfolgt über ein Adressierungssystem:
- Die CPU übergibt eine Speicheradresse
- Diese wird in Zeilen- und Spalteninformationen aufgeteilt
- Die entsprechende Speicherzelle wird aktiviert und gelesen oder beschrieben
Dieser Zugriff erfolgt in mehreren Schritten und ist zeitlich nicht instantan. Genau hier entstehen die im späteren Verlauf beschriebenen Latenzen.
DRAM: Dynamischer Speicher mit Refresh-Zyklen
Der heute in PCs dominierende Arbeitsspeichertyp ist Dynamic RAM (DRAM). Hier wird jedes Bit in einem winzigen Kondensator gespeichert, der eine elektrische Ladung hält.
Diese Ladung ist jedoch nicht stabil. Sie verliert sich mit der Zeit, weshalb der Speicher regelmäßig aufgefrischt werden muss. Dieser Prozess wird als Refresh bezeichnet und erfolgt automatisch durch den Speichercontroller.
Die Konsequenz:
- DRAM ist vergleichsweise kostengünstig und speicherdicht
- gleichzeitig jedoch langsamer als andere Speicherformen
- und benötigt kontinuierliche Auffrischung
Trotz dieser Einschränkungen hat sich DRAM aufgrund seiner hohen Speicherkapazität als Standard für Hauptspeicher etabliert.
SDRAM und DDR: Synchronisation mit dem Takt
Eine Weiterentwicklung des klassischen DRAM ist das Synchronous DRAM (SDRAM). Der entscheidende Unterschied liegt in der Synchronisation mit dem Systemtakt.
Während ältere Speicher unabhängig vom Prozessor arbeiteten, ist SDRAM direkt an den CPU-Takt gekoppelt. Dadurch können Zugriffe besser geplant und effizienter durchgeführt werden.
Moderne Varianten wie DDR (Double Data Rate) erweitern dieses Prinzip. Sie übertragen Daten sowohl bei steigender als auch bei fallender Taktflanke und erhöhen so die effektive Bandbreite deutlich, ohne die physikalische Taktfrequenz entsprechend steigern zu müssen.
Das Ergebnis ist ein Speicher, der besser mit der Geschwindigkeit moderner Prozessoren harmoniert, auch wenn die Latenzproblematik weiterhin besteht.
SRAM: Der schnelle, aber teure Gegenpol
Neben DRAM existiert mit Static RAM (SRAM) eine alternative Speichertechnologie. SRAM benötigt keine Auffrischung, da die gespeicherten Zustände stabil gehalten werden.
Dadurch ergeben sich entscheidende Vorteile:
- extrem kurze Zugriffszeiten
- keine Refresh-Zyklen
- direkte Verfügbarkeit von Daten
Der Nachteil liegt jedoch in der Komplexität und dem Platzbedarf der Speicherzellen. SRAM ist deutlich teurer und weist eine geringere speicherdichte als DRAM auf.
Aus diesem Grund wird SRAM nicht als Hauptspeicher eingesetzt, sondern in Form von Cache-Speichern direkt innerhalb der CPU – genau dort, wo maximale Geschwindigkeit entscheidend ist.
Historische Perspektive: Nichtflüchtiger RAM
Auch wenn RAM heute üblicherweise als flüchtiger Speicher verstanden wird, gab es in der Geschichte durchaus Varianten von nichtflüchtigem RAM.
Frühere Technologien wie magnetischer Kernspeicher konnten Daten ohne permanente Stromversorgung erhalten. Moderne Entwicklungen, etwa im Bereich von NVRAM oder neuen Speichertechnologien, greifen diese Idee erneut auf und versuchen, die Vorteile von RAM und persistentem Speicher zu kombinieren.
Diese Ansätze zeigen, dass die Trennung zwischen flüchtigem und dauerhaftem Speicher kein unumstößliches Prinzip ist, sondern das Ergebnis technologischer Kompromisse.
RAM als Partner der CPU
Mit diesem Verständnis zeigt sich, dass der Arbeitsspeicher weit mehr ist als ein passiver Datenspeicher. Seine interne Organisation, Zugriffslogik und physikalischen Eigenschaften bestimmen maßgeblich, wie effizient die CPU arbeiten kann.
Storage – Persistenz und Datenrealität
Während der Arbeitsspeicher Daten nur temporär vorhält, übernimmt der Storage die dauerhafte Speicherung von Informationen. Betriebssysteme, Anwendungen, Konfigurationsdaten und Nutzinhalte müssen auch nach einem Neustart verfügbar sein – genau hier setzt die Rolle persistenter Speicher an. Storage bildet damit die Grundlage für jede Form von Datenkontinuität und ist zugleich ein zentraler Faktor für Systemverhalten, Startzeiten und Datenverfügbarkeit.
Abgrenzung zum RAM: Flüchtigkeit vs. Persistenz
Der grundlegende Unterschied zwischen RAM und Storage liegt in der Persistenz. RAM ist flüchtig und auf maximale Geschwindigkeit optimiert, während Storage darauf ausgelegt ist, Daten zuverlässig und langfristig zu speichern. Diese unterschiedlichen Zielsetzungen führen zu stark divergierenden technischen Eigenschaften.
Während ein Zugriff auf den Arbeitsspeicher in Nanosekunden erfolgt, bewegen sich Storage-Zugriffe – selbst bei schnellen SSDs – typischerweise im Mikrosekunden- bis Millisekundenbereich. Diese Größenordnungen machen deutlich, dass Storage trotz hoher Fortschritte weiterhin mehrere Größenordnungen langsamer ist als RAM. Genau aus diesem Grund werden Daten zunächst aus dem Storage in den Arbeitsspeicher geladen, bevor sie durch die CPU verarbeitet werden.
Technologische Grundlagen: HDD, SSD und Hybridansätze
Im praktischen Einsatz dominieren heute zwei grundlegende Speichertechnologien: klassische Festplatten (HDD) und Solid State Drives (SSD).
Die HDD basiert auf rotierenden Magnetscheiben, auf denen Daten mechanisch gelesen und geschrieben werden. Diese Technologie bietet eine hohe Speicherkapazität zu vergleichsweise geringen Kosten, ist jedoch durch mechanische Bewegungen in ihrer Geschwindigkeit limitiert. Zugriffszeiten im Millisekundenbereich und begrenzte Datenraten sind typische Merkmale.
SSDs hingegen verwenden Flash-Speicher und arbeiten vollständig ohne bewegliche Teile. Dadurch erreichen sie deutlich geringere Latenzen und erheblich höhere Datenraten. Insbesondere NVMe-basierte SSDs, die über PCI Express angebunden sind, ermöglichen sequentielle Transferraten im Bereich mehrerer Gigabyte pro Sekunde sowie eine massive Parallelisierung von Zugriffen.
Hybridansätze versuchen, die Vorteile beider Welten zu kombinieren. Dazu zählen beispielsweise SSHDs (Solid State Hybrid Drives), die einen kleinen Flash-Cache mit einer klassischen Festplatte kombinieren, oder softwarebasierte Caching-Mechanismen, bei denen häufig genutzte Daten automatisch auf schnellere Speicher verschoben werden.
Performance-Aspekte: Latenz, Bandbreite und Zugriffsmuster
Die Performance von Storage-Systemen wird durch mehrere Faktoren bestimmt, die sich grundlegend von denen des Arbeitsspeichers unterscheiden. Neben der reinen Datenrate spielt insbesondere die Latenz eine entscheidende Rolle. Während HDDs aufgrund mechanischer Bewegungen vergleichsweise hohe Zugriffszeiten im Millisekundenbereich aufweisen, können SSDs durch ihre elektronische Struktur auf Daten in Mikrosekunden zugreifen. Dieser Unterschied wirkt sich unmittelbar auf die Reaktionsgeschwindigkeit von Systemen aus.
Bandbreite: Von SATA zu NVMe
Auch die maximal erreichbare Datenrate zeigt deutliche Unterschiede. Klassische Festplatten bewegen sich – abhängig von Drehzahl und Modell – typischerweise im Bereich von etwa 200 bis 300 MB/s. Damit schöpfen sie die theoretische Bandbreite der SATA-Schnittstelle (ca. 600 MB/s brutto) in der Praxis nicht vollständig aus. Die Limitierung liegt hier nicht in der Schnittstelle, sondern in der mechanischen Arbeitsweise der Festplatte selbst.
SSDs hingegen erreichen diese Grenzen sehr schnell. Bereits SATA-SSDs nutzen die verfügbare Bandbreite nahezu vollständig aus. Dies führte zu einem technologischen Umdenken: Mit der Einführung von NVMe (Non-Volatile Memory Express) und der Anbindung über PCI Express wurden deutlich höhere Datenraten möglich. Moderne NVMe-SSDs erreichen über PCIe 4.0 Transferraten von bis zu etwa 7.500 MB/s beim Lesen und rund 7.000 MB/s beim Schreiben. Mit PCIe 5.0 verdoppeln sich diese Werte nochmals auf etwa 15.000 MB/s lesend und bis zu 14.000 MB/s schreibend.
Lese- und Schreibverhalten: Mechanik vs. Flash
Ein interessanter Unterschied zeigt sich im Verhältnis von Lese- und Schreibraten. Bei HDDs sind diese Werte in der Regel sehr ähnlich, da Lesen und Schreiben denselben mechanischen Prozess nutzen. Bei SSDs hingegen unterscheiden sich die Werte oft sichtbar.
Der Grund liegt in der internen Organisation des Flash-Speichers. Lesezugriffe können direkt auf Speicherzellen erfolgen, während Schreibzugriffe komplexer sind. Daten müssen blockweise organisiert, teilweise zuvor gelöscht und durch Mechanismen wie Wear-Leveling und Garbage Collection verwaltet werden. Diese zusätzlichen Schritte führen dazu, dass Schreiboperationen oft etwas langsamer sind als Leseoperationen.
Zugriffsmuster als entscheidender Faktor
Neben der Bandbreite ist das Zugriffsmuster ein weiterer zentraler Einflussfaktor. Sequentielle Zugriffe – etwa beim Laden großer Dateien – können von modernen SSDs sehr effizient verarbeitet werden und erreichen die genannten Spitzenwerte.
Zufällige Zugriffe hingegen stellen insbesondere für HDDs eine Herausforderung dar, da hier ständig mechanische Positionierungen des Lesekopfes erforderlich sind. SSDs sind in diesem Szenario deutlich überlegen, da sie praktisch ohne zusätzliche Verzögerung auf beliebige Speicherbereiche zugreifen können.
Warum Zugriffsmuster die reale Performance bestimmen
Für die Systemperformance bedeutet dies: Nicht nur die maximale Datenrate ist entscheidend, sondern vor allem die Fähigkeit, viele kleine, verteilte Zugriffe effizient zu bedienen. Gerade Betriebssysteme und moderne Anwendungen erzeugen eine Vielzahl solcher zufälligen Zugriffsmuster.
Hier zeigt sich die eigentliche Stärke moderner SSD-Technologien – und gleichzeitig die grundlegende Limitation klassischer Festplatten.
Optische Medien als Option
Neben magnetischen und flashbasierten Speichersystemen existiert mit optischen Datenträgern eine weitere Speicherklasse, die historisch eine bedeutende Rolle im IT-Umfeld gespielt hat. Formate wie CD (Compact Disc), DVD (Digital Versatile Disc) und Blu-ray Disc (BD) basieren auf der Speicherung von Daten in Form von mikroskopisch kleinen Strukturen, die mittels Laser ausgelesen werden.
Die Entwicklung dieser Formate verlief in mehreren Stufen. CDs boten ursprünglich Kapazitäten im Bereich von etwa 700 MB und wurden vor allem für Softwareverteilung und Audio genutzt. DVDs erweiterten dieses Konzept auf mehrere Gigabyte (typischerweise 4,7 GB bis 8,5 GB bei Dual-Layer-Medien) und etablierten sich als Standard für Video- und Datenspeicherung. Blu-ray Discs erhöhten die Kapazität nochmals deutlich auf 25 GB bis 50 GB, mit Erweiterungen für noch größere Speichermengen.
Ein wesentliches Unterscheidungsmerkmal liegt in der Art der Nutzung. Gepresste Medien (z. B. kommerzielle Software oder Filme) sind industriell gefertigt und zeichnen sich durch eine hohe Haltbarkeit aus. Beschreibbare Varianten wie CD-R, DVD-R oder BD-R ermöglichen hingegen die einmalige oder mehrfache Speicherung von Daten, wobei die langfristige Stabilität stark von Materialqualität und Lagerbedingungen abhängt.
Im heutigen Computer-Markt haben optische Medien jedoch stark an Bedeutung verloren. Moderne Systeme – insbesondere Notebooks und kompakte Desktop-PCs – verfügen in der Regel über keine integrierten optischen Laufwerke mehr. Die Verteilung von Software erfolgt nahezu ausschließlich digital, und auch im Bereich der Datensicherung haben SSDs und HDDs die dominierende Rolle übernommen.
Dennoch existieren weiterhin spezifische Einsatzszenarien, in denen optische Medien ihre Stärken ausspielen können. Dazu zählen insbesondere:
- Langzeitarchivierung mit spezialisierten Medien (z. B. M-DISC)
- Revisionssichere Speicherung, bei der Daten unveränderlich abgelegt werden müssen
- Air-Gap-Szenarien, in denen Systeme bewusst physisch vom Netzwerk getrennt sind
In diesen Nischen behalten optische Datenträger ihre Daseinsberechtigung. Im breiten IT-Alltag sind sie jedoch weitgehend durch flexiblere, schnellere und besser integrierbare Speichertechnologien ersetzt worden.
Zentrale Storage-Begriffe im Überblick
Die zuvor betrachteten Speichertechnologien basieren auf einer Vielzahl technischer Konzepte, die im Alltag häufig als Schlagworte auftauchen. Um diese einordnen zu können, lohnt sich ein strukturierter Blick auf die wichtigsten Begriffe und ihre funktionale Bedeutung. Die folgenden Erläuterungen dienen als vertiefender Überblick und helfen dabei, technische Spezifikationen und Architekturentscheidungen besser zu verstehen.
Garbage Collection und TRIM
Garbage Collection ist ein interner Prozess von SSDs, der nicht mehr benötigte Daten bereinigt und Speicherblöcke für neue Schreibvorgänge vorbereitet. Hintergrund ist die physikalische Eigenschaft von NAND-Flash: Daten können nicht direkt überschrieben werden, sondern müssen blockweise gelöscht und neu organisiert werden. Dabei werden gültige Daten in neue Blöcke verschoben und ungültige Bereiche freigegeben.
Ein entscheidender Aspekt ist dabei die Informationslage der SSD. Ohne Unterstützung durch das Betriebssystem weiß der Controller nicht zuverlässig, welche Daten tatsächlich gelöscht wurden. In solchen Fällen muss die Garbage Collection auf Basis interner Heuristiken abschätzen, welche Blöcke bereinigt werden können. Dieser Prozess ist funktional, jedoch nicht immer optimal und kann je nach Zugriffsmuster zu unnötigen Datenbewegungen und damit zu Performanceeinbußen führen.
Hier setzt der TRIM-Befehl an. Er ermöglicht es dem Betriebssystem, der SSD explizit mitzuteilen, welche Speicherbereiche nicht mehr benötigt werden. Dadurch kann die Garbage Collection gezielt arbeiten, freie Blöcke effizient vorbereiten und unnötige Schreib- und Verschiebeoperationen vermeiden. Das verbessert insbesondere die Schreibperformance und reduziert gleichzeitig den Verschleiß der Speicherzellen.
Moderne Betriebssysteme aktivieren TRIM in der Regel automatisch und führen entsprechende Operationen kontinuierlich oder in definierten Intervallen aus. In typischen Desktop- und Serverumgebungen ist dies die empfohlene Betriebsweise, da sie sowohl Performance als auch Lebensdauer positiv beeinflusst.
In speziellen Szenarien kann eine Deaktivierung von TRIM sinnvoll sein. Dies betrifft vor allem forensische oder sicherheitskritische Umgebungen, in denen gelöschte Daten möglichst lange physisch erhalten bleiben sollen. Auch in älteren Systemen oder bestimmten RAID-Konfigurationen konnte TRIM in der Vergangenheit Einschränkungen aufweisen, etwa bei unzureichender Unterstützung durch Controller oder Treiber. In modernen Architekturen sind diese Probleme jedoch weitgehend gelöst.
Im Endeffekt sind Garbage Collection und TRIM eng miteinander verzahnte Mechanismen. Während die Garbage Collection intern für die Speicherorganisation verantwortlich ist, liefert TRIM die notwendigen Informationen von außen. Erst im Zusammenspiel entfalten beide ihre volle Wirkung und sichern die Effizienz, Performance und Langlebigkeit moderner SSDs.
Formfaktor
Der Formfaktor beschreibt die physische Bauform eines Speichermediums und ist eng mit der jeweiligen Generation von Computerhardware und deren Einsatzszenarien verknüpft. Historisch liegt der Ursprung bei den frühen Vollformaten wie 5,25 Zoll, die insbesondere in den Anfangszeiten von Festplatten und Diskettenlaufwerken im Umfeld des IBM-PC-Standards verbreitet waren.
Mit zunehmender Miniaturisierung und steigenden Anforderungen an Integration und Energieeffizienz etablierten sich über viele Jahre hinweg vor allem die Formate 3,5 Zoll (Desktop und Server) sowie 2,5 Zoll (Notebooks und kompakte Systeme). Diese Bauformen wurden zum De-facto-Standard für HDDs und später auch für SATA-SSDs, da sie eine gute Balance zwischen Kapazität, Baugröße und mechanischer Stabilität boten.
Zwischenzeitlich existierten zudem verschiedene Zwischenformate und Sonderbauformen, etwa 1,8 Zoll oder proprietäre Varianten für spezifische Embedded- oder Enterprise-Anwendungen. Diese konnten sich jedoch meist nur in Nischen etablieren und hatten keinen nachhaltigen Einfluss auf den Massenmarkt.
In den vergangenen Jahren zeichnet sich jedoch ein klarer Paradigmenwechsel ab. Moderne SSDs setzen zunehmend auf kompakte Formfaktoren wie M.2, die direkt auf dem Mainboard installiert werden und vollständig auf mechanische Gehäuse verzichten. In Kombination mit NVMe und der Anbindung über PCI Express ermöglichen diese Bauformen deutlich höhere Datenraten, geringere Latenzen und eine effizientere Nutzung des verfügbaren Bauraums.
Dieser Wandel betrifft nicht nur den Desktop-Bereich, sondern gleichermaßen mobile Systeme und Serverarchitekturen. Gerade im Rechenzentrum werden zunehmend hochdichte, direkt angebundene Flash-Lösungen eingesetzt, die klassische Laufwerksformate verdrängen. Damit entwickelt sich der Formfaktor von einer rein mechanischen Eigenschaft hin zu einem integralen Bestandteil moderner Systemarchitektur.
HDD Platters
HDDs speichern Daten auf rotierenden Magnetscheiben, den sogenannten Platters. Diese bestehen aus mehreren übereinanderliegenden Scheiben, die mit einer magnetisierbaren Schicht versehen sind. Daten werden durch gezielte Magnetisierung einzelner Bereiche gespeichert und über bewegliche Schreib- und Leseköpfe ausgelesen. Die physische Positionierung dieser Köpfe bestimmt maßgeblich die Zugriffszeit und ist ein zentraler Faktor für die Performance klassischer Festplatten.
Ein technisch besonders kritischer Aspekt ist dabei der minimale Abstand zwischen Lese-/Schreibkopf und der Oberfläche der Platters. Der Kopf fliegt in einem extrem geringen Abstand – im Bereich weniger Nanometer – berührungsfrei über die rotierende Oberfläche. Dieses sogenannte Air Bearing (Luftlager) wird durch den Luftstrom erzeugt, der bei der Rotation der Scheiben entsteht. Bereits kleinste Abweichungen können dabei gravierende Folgen haben: Kommt es zu einem Kontakt zwischen Kopf und Oberfläche (Head Crash), kann dies zu irreversiblen physischen Schäden und Datenverlust führen.
Gerade im mobilen Einsatz stellt dies eine besondere Herausforderung dar. Erschütterungen, Stöße oder Vibrationen können die Stabilität dieses empfindlichen Gleichgewichts beeinträchtigen. Hersteller setzen daher auf verschiedene Schutzmechanismen, etwa Beschleunigungssensoren zur frühzeitigen Erkennung von Bewegung, automatisches Parken der Schreibköpfe oder mechanische Dämpfungssysteme. Ziel ist es, einen zuverlässigen Betrieb auch unter ungünstigen Bedingungen sicherzustellen, ohne die Performance unnötig zu beeinträchtigen.
IOPS (Input/Output Operations Per Second)
IOPS (Input/Output Operations Per Second) beschreibt die Anzahl von Ein- und Ausgabeoperationen, die ein Speichersystem pro Sekunde verarbeiten kann. Diese Kennzahl ist insbesondere bei zufälligen Zugriffen relevant und ergänzt die Betrachtung der reinen Datenrate. Während sequentielle Transferraten häufig im Fokus stehen, sind IOPS entscheidend für die reale Performance vieler Anwendungen, insbesondere im Server-, Virtualisierungs- und Datenbankumfeld.
Im Enterprise-Bereich kommt IOPS dabei eine besondere Bedeutung zu – sie fungieren gewissermaßen als Währung für die Leistungsfähigkeit von Storage-Systemen im Zusammenspiel mit Software. Hersteller von Unternehmenssoftware definieren häufig konkrete IOPS-Anforderungen, die notwendig sind, um bestimmte Lastszenarien zuverlässig abzubilden.
Diese Anforderungen sind dabei eng an Skalierungsmodelle gekoppelt. Mit steigender Anzahl von Benutzer:innen, Transaktionen oder virtuellen Maschinen wachsen auch die benötigten IOPS-Werte. Für die Planung und Dimensionierung von IT-Infrastrukturen bedeutet dies, dass nicht nur Kapazität und Bandbreite berücksichtigt werden müssen, sondern insbesondere die Fähigkeit des Storage-Systems, eine hohe Anzahl paralleler, kleiner Zugriffe effizient zu verarbeiten.
IOPS sind somit weit mehr als nur eine technische Kennzahl. Sie bilden eine zentrale Schnittstelle zwischen Hardware-Leistungsfähigkeit und den Anforderungen moderner Softwarearchitekturen und sind damit ein entscheidender Faktor für die Auslegung performanter und skalierbarer Systeme.
NAND Flash
NAND Flash ist die grundlegende Speichertechnologie moderner SSDs. Daten werden in Form elektrischer Ladungen in Speicherzellen abgelegt. Diese Zellen sind in Blöcken organisiert, die nur blockweise gelöscht werden können. NAND Flash ermöglicht sehr schnelle Lesezugriffe, während Schreiboperationen komplexer sind, da sie zusätzliche Verwaltungsprozesse erfordern. Die Struktur von NAND ist entscheidend für Performance, Haltbarkeit und Kosten moderner SSDs.
Ein wesentlicher Aspekt dabei ist die grundsätzliche Unterscheidung zwischen NAND (NOT AND)- und NOR (NOT OR)-Flash. Beide basieren auf ähnlichen physikalischen Prinzipien, unterscheiden sich jedoch deutlich in ihrer Architektur und ihrem Einsatzgebiet. NOR-Flash erlaubt einen direkten, wahlfreien Zugriff auf einzelne Speicherzellen und eignet sich daher besonders für Szenarien, in denen Code direkt aus dem Speicher ausgeführt wird, etwa in Firmware oder eingebetteten Systemen. Diese Eigenschaft wird als Execute in Place bezeichnet.
NAND-Flash hingegen ist auf blockweise Organisation und sequenzielle Zugriffe optimiert. Einzelne Speicherzellen können nicht direkt adressiert werden, sondern werden in größeren Einheiten gelesen und geschrieben. Dadurch entsteht eine deutlich höhere Speicherdichte, was NAND-Flash wesentlich kosteneffizienter macht als NOR. Gleichzeitig ermöglicht diese Struktur deutlich höhere Schreib- und Lesedurchsätze, insbesondere bei großen Datenmengen.
Genau diese Eigenschaften machen NAND zur idealen Wahl für SSDs. Während NOR durch seine feingranulare Zugriffsmöglichkeit punktet, bietet NAND die entscheidenden Vorteile für Massenspeicher: hohe Kapazität, gute Skalierbarkeit und ein attraktives Preis-Leistungs-Verhältnis. In Kombination mit Controller-Technologien, die die komplexeren Schreibprozesse verwalten, entsteht daraus die Grundlage moderner, leistungsfähiger Flash-Speicherlösungen.
NVMe (Non-Volatile Memory Express)
NVMe (Non-Volatile Memory Express) ist ein speziell für Flash-Speicher entwickeltes Protokoll, das direkt auf PCI Express aufsetzt und konsequent auf die Eigenschaften moderner SSDs ausgelegt ist. Während ältere Schnittstellen wie SATA ursprünglich für mechanische Festplatten konzipiert wurden, adressiert NVMe gezielt die hohe Parallelität und geringe Latenz von NAND-basiertem Speicher.
Ein zentraler Unterschied liegt in der Architektur der Befehlsverarbeitung. NVMe unterstützt eine sehr große Anzahl paralleler Warteschlangen – konkret bis zu 65.535 Queues mit jeweils bis zu 65.536 Befehlen. Diese Struktur ermöglicht es, mehrere Threads und Prozesse gleichzeitig effizient mit dem Speichersystem interagieren zu lassen. Im Gegensatz dazu arbeitet das ältere AHCI-Protokoll (Advanced Host Controller Interface), das typischerweise mit SATA verwendet wird, nur mit einer einzelnen Warteschlange und maximal 32 Befehlen.
Darüber hinaus reduziert NVMe den Protokoll-Overhead erheblich. Die Anzahl der notwendigen CPU-Instruktionen pro I/O-Operation ist deutlich geringer als bei AHCI, was zu einer niedrigeren Latenz und effizienteren Nutzung der CPU-Ressourcen führt. NVMe nutzt zudem moderne Mechanismen wie Memory-Mapped I/O und optimierte Interrupt-Verarbeitung (z. B. MSI-X), um die Kommunikation zwischen CPU und Speicher weiter zu beschleunigen.
Ein weiterer entscheidender Faktor ist die enge Verzahnung mit PCI Express. NVMe profitiert direkt von der Skalierbarkeit dieser Schnittstelle. Mit jeder neuen PCIe-Generation steigen sowohl die Bandbreite als auch die Anzahl der verfügbaren Lanes. Dadurch lassen sich die Transferraten von SSDs kontinuierlich erhöhen, ohne durch das Protokoll limitiert zu werden.
In der Praxis führt dies zu erheblichen Performancevorteilen, insbesondere bei parallelen Zugriffen und hohen I/O-Lasten. NVMe ist damit nicht nur eine Weiterentwicklung bestehender Speicherprotokolle, sondern eine grundlegende Neuausrichtung, die den Anforderungen moderner Speicherarchitekturen gerecht wird und deren Potenzial erstmals vollständig nutzbar macht.
RPM (Rotations Per Minute)
RPM (Rotations Per Minute) beschreibt die Drehzahl einer Festplatte und gibt an, wie oft sich die magnetischen Scheiben (Platters) pro Minute drehen. Diese Kennzahl ist ein zentraler Einflussfaktor für die Leistung klassischer HDDs, da sie sowohl die Zugriffszeit als auch die maximal erreichbare Datenrate direkt beeinflusst.
Im Desktop- und Consumer-Bereich haben sich über viele Jahre hinweg insbesondere Drehzahlen von 5.400 und 7.200 U/min etabliert. 5.400 U/min werden häufig in energieoptimierten Systemen eingesetzt, während 7.200 U/min einen guten Kompromiss zwischen Performance und Energieverbrauch darstellen.
Vor dem breiten Einsatz von SSDs wurde im mobilen Umfeld auch mit deutlich niedrigeren Drehzahlen experimentiert – teilweise im Bereich von 2.000 bis 3.000 U/min. Ziel war es, Energieverbrauch, Geräuschentwicklung und Wärmeabgabe zu reduzieren. Diese Ansätze gingen jedoch mit spürbaren Leistungseinbußen einher, insbesondere bei Zugriffszeiten und Datendurchsatz, und konnten sich daher langfristig nicht durchsetzen.
Im Enterprise- und Workstation-Bereich wurden hingegen gezielt höhere Drehzahlen eingesetzt, um die Performance zu maximieren. Typische Werte lagen hier bei 10.000 oder 15.000 U/min, vereinzelt auch darüber. Durch die höhere Rotationsgeschwindigkeit konnten Daten schneller unter dem Lesekopf positioniert werden, was sowohl die Latenz reduzierte als auch die I/O-Leistung erhöhte.
Diese Leistungssteigerung hatte jedoch ihren Preis. Höhere Drehzahlen führen zu erhöhtem Energieverbrauch, stärkerer Wärmeentwicklung und höherer Geräuschkulisse. Zudem steigen die mechanischen Belastungen, was sich auf die Anforderungen an Konstruktion und Kühlung auswirkt.
Mit dem Aufkommen von SSDs hat die Bedeutung der RPM-Kennzahl stark abgenommen, da Flash-basierte Speicher ohne mechanische Komponenten auskommen. Dennoch bleibt sie ein wichtiger Parameter zum Verständnis der Leistungscharakteristik klassischer Festplatten und ihrer historischen Entwicklung.
SAS (Serial Attached SCSI)
SAS (Serial Attached SCSI) SAS ist eine serielle Weiterentwicklung des klassischen SCSI-Standards (Small Computer System Interface), der seit den frühen Tagen der Enterprise-IT für leistungsfähige und flexible Massenspeicherlösungen steht. Im Vergleich zu ATA-basierten Technologien wie SATA, die primär für kosteneffiziente Desktop-Systeme entwickelt wurden, ist SCSI – und damit auch SAS – konsequent auf Performance, Parallelität und Zuverlässigkeit ausgelegt.
SAS übernimmt diese Eigenschaften und erweitert sie um eine moderne serielle Architektur. Im Vergleich zu SATA bietet SAS höhere Zuverlässigkeit, bessere Skalierbarkeit und erweiterte Funktionen wie Dual-Port-Zugriffe, die insbesondere in hochverfügbaren Systemen eine redundante Anbindung ermöglichen. Darüber hinaus unterstützt SAS eine größere Anzahl gleichzeitiger Befehle und komplexere Topologien, was es besonders für den Einsatz in Servern und Storage-Arrays qualifiziert.
Gleichzeitig zeigt sich jedoch eine technologische Verschiebung im Enterprise-Umfeld. Mit dem Aufkommen von NVMe und NVMe over Fabrics stehen zunehmend Alternativen zur Verfügung, die eine deutlich höhere Parallelität und geringere Latenzen ermöglichen. Vor diesem Hintergrund stellt sich die Frage, welche Rolle SAS langfristig in modernen Rechenzentrumsarchitekturen einnehmen wird. Während SAS weiterhin eine etablierte und zuverlässige Technologie darstellt, deutet die Entwicklung darauf hin, dass NVMe-basierte Lösungen zunehmend an Bedeutung gewinnen und klassische SCSI-basierte Ansätze perspektivisch ergänzen oder teilweise ablösen könnten.
SATA (Serial ATA)
SATA (Serial Advanced Technology Attachment) ist ein weit verbreiteter Schnittstellenstandard für Massenspeicher, der sowohl die physische Verbindung als auch die grundlegende Datenübertragung definiert. Er wurde ursprünglich für den Einsatz mit mechanischen Festplatten entwickelt und stellt die serielle Weiterentwicklung früherer paralleler Schnittstellen dar. Bis heute bildet SATA eine zentrale Grundlage vieler Storage-Systeme.
Historisch geht SATA auf den ATA-Standard (Advanced Technology Attachment) zurück. Dieser entstand im Umfeld des IBM Personal Computer/AT und wurde zunächst als proprietäre Schnittstelle unter der Bezeichnung IDE (Integrated Drive Electronics) eingeführt, maßgeblich geprägt durch Entwicklungen von Western Digital. Ziel war es, die Steuerlogik direkt in das Laufwerk zu integrieren und so die Komplexität der Systemarchitektur zu reduzieren. Mit der Standardisierung entwickelte sich daraus ATA, später auch als PATA (Parallel ATA) bezeichnet.
PATA nutzte eine parallele Datenübertragung mit breiten Kabeln und war über viele Jahre hinweg der dominierende Standard für Festplatten und optische Laufwerke. Mit steigenden Anforderungen an Datenraten und Signalstabilität stieß diese Architektur jedoch an physikalische Grenzen. SATA wurde als serielle Weiterentwicklung eingeführt, um diese Einschränkungen zu überwinden. Durch den Wechsel von paralleler zu serieller Übertragung konnten höhere Taktraten, schlankere Kabel und eine verbesserte Signalqualität realisiert werden.
Moderne SATA-Versionen erreichen theoretische Datenraten von bis zu 6 Gbit/s (SATA III), was in der Praxis etwa 550 bis 600 MB/s entspricht. Diese Bandbreite wird von aktuellen SATA-SSDs nahezu vollständig ausgeschöpft. Genau hier liegt jedoch auch die zentrale Limitation: Während HDDs diese Bandbreite zumeist nicht ausreizen, stoßen SSDs zunehmend an die Grenzen der Schnittstelle.
Ein weiterer zentraler Aspekt ist das zugrunde liegende Host-Controller-Interface. In der Praxis wird SATA typischerweise in Kombination mit AHCI (Advanced Host Controller Interface) betrieben, einer von Intel definierten Standardschnittstelle zur einheitlichen Ansteuerung von Massenspeichern durch das Betriebssystem. AHCI bietet Funktionen wie Native Command Queuing (NCQ), Hot-Plugging und Energiemanagement, ist jedoch architektonisch auf klassische Festplatten ausgelegt. So arbeitet es mit nur einer Warteschlange und maximal 32 Befehlen, was die Parallelität moderner SSDs deutlich einschränkt. Damit stellt AHCI zwar eine wichtige Grundlage für standardisierte Storage-Kommunikation dar, kann jedoch die Leistungsfähigkeit moderner Flash-Speicher nicht vollständig ausschöpfen.
Aus diesen Gründen wird SATA zunehmend durch NVMe-basierte Lösungen ersetzt, die direkt auf PCI Express aufsetzen und deutlich höhere Datenraten sowie eine bessere Parallelisierung ermöglichen. Dennoch bleibt SATA in vielen Systemen weiterhin relevant – insbesondere in Bestandsumgebungen, bei kostensensitiven Anwendungen oder überall dort, wo maximale Performance nicht im Vordergrund steht.
Sequential Read/Write
Sequentielle Lese- und Schreibvorgänge (Sequential Read/Write) beschreiben den Zugriff auf zusammenhängende Datenbereiche. Diese Zugriffsart ermöglicht hohe Transferraten, da Daten effizient in großen, fortlaufenden Blöcken verarbeitet werden können. Sie ist typisch für Szenarien wie das Laden großer Dateien, das Kopieren von Daten oder das Streaming von Medieninhalten. Die in Datenblättern angegebenen Maximalwerte von Speichermedien beziehen sich nahezu immer auf genau diese Zugriffsmuster.
Technisch gesehen profitieren sequentielle Zugriffe davon, dass kaum Sprünge im Adressraum erforderlich sind. Bei HDDs bedeutet dies, dass der Lesekopf nur minimal bewegt werden muss, während die Daten kontinuierlich unter ihm vorbeilaufen. Bei SSDs entfällt die mechanische Komponente vollständig, dennoch bleibt der Vorteil bestehen: Die Controller können Datenströme effizient bündeln und parallel verarbeiten, wodurch die maximale Bandbreite des Mediums ausgeschöpft wird.
In der Praxis sind sequentielle Transferraten jedoch nur ein Teil der Gesamtbewertung. Viele reale Anwendungen erzeugen keine rein sequentiellen, sondern gemischte oder überwiegend zufällige Zugriffsmuster. Betriebssysteme, Datenbanken, Mailserver oder Virtualisierungsplattformen arbeiten häufig mit einer Vielzahl kleiner, nicht zusammenhängender Datenblöcke. In solchen Szenarien verlieren sequentielle Maximalwerte an Aussagekraft, während Kennzahlen wie IOPS und Latenz deutlich relevanter werden.
Ein weiterer wichtiger Aspekt ist die Art der Messung. Herstellerangaben zu sequentiellen Transferraten basieren häufig auf idealisierten Bedingungen, etwa großen Blockgrößen, optimaler Queue-Tiefe und vollständig freiem Speicherbereich. In realen Systemen können diese Werte durch Fragmentierung, parallele Last oder interne Verwaltungsprozesse wie Garbage Collection beeinflusst werden.
Sequentielle Lese- und Schreibvorgänge definieren somit einen wichtigen Indikator für die maximale Leistungsfähigkeit eines Speichermediums, spiegeln jedoch nur einen Teil der realen Nutzung wider. Erst im Zusammenspiel mit zufälligen Zugriffen, Latenz und IOPS ergibt sich ein vollständiges Bild der tatsächlichen Storage-Performance.
SLC, MLC, TLC und QLC
Die Begriffe SLC, MLC, TLC und QLC beschreiben, wie viele Bits in einer einzelnen NAND-Flash-Speicherzelle gespeichert werden. Sie stehen damit direkt für die Speicherdichte – und haben gleichzeitig weitreichende Auswirkungen auf Preis, Performance und Haltbarkeit einer SSD.
Bei SLC (Single-Level Cell) wird genau ein Bit pro Zelle gespeichert. Das bedeutet, dass eine Zelle nur zwei Zustände kennt: geladen oder ungeladen. Diese einfache Zustandsstruktur ermöglicht sehr schnelle Zugriffe, geringe Fehlerraten und eine hohe Anzahl möglicher Schreibzyklen. SLC bietet daher die beste Leistung und die höchste Lebensdauer, ist jedoch aufgrund der geringen Speicherdichte sehr teuer und wird heute fast ausschließlich in spezialisierten Enterprise- oder Industrieanwendungen eingesetzt.
MLC (Multi-Level Cell) speichert zwei Bits pro Zelle und unterscheidet somit vier Spannungszustände. Dadurch verdoppelt sich die Speicherdichte im Vergleich zu SLC, was zu geringeren Kosten pro Gigabyte führt. Gleichzeitig steigen jedoch die Anforderungen an die Präzision beim Lesen und Schreiben, da die Zustände feiner differenziert werden müssen. Dies führt zu einer geringeren Schreibgeschwindigkeit und einer reduzierten Lebensdauer im Vergleich zu SLC. MLC war über einen längeren Zeitraum ein wichtiger Bestandteil hochwertiger Consumer-SSDs, verliert aber heutzutage zunehmend an Bedeutung.
Mit TLC (Triple-Level Cell) werden drei Bits pro Zelle gespeichert, was acht unterschiedliche Zustände erfordert. Diese höhere Speicherdichte ermöglicht deutlich günstigere Preise pro Gigabyte und hat sich daher als Standard im Consumer-Markt etabliert. Der Nachteil liegt in der weiter steigenden Komplexität: Schreibvorgänge werden langsamer, die Fehlerrate steigt und die Anzahl möglicher Schreibzyklen sinkt. Moderne Controller kompensieren diese Nachteile jedoch durch Techniken wie SLC-Caching, Fehlerkorrektur (ECC) und Wear Leveling, sodass TLC-SSDs im Alltag ein sehr gutes Verhältnis aus Preis, Performance und Lebensdauer bieten.
QLC (Quad-Level Cell) speichert schließlich vier Bits pro Zelle und unterscheidet zwischen 16 Zuständen. Dadurch wird die Speicherdichte nochmals erhöht, was zu sehr attraktiven Preisen pro Gigabyte führt. Gleichzeitig verstärken sich jedoch die bekannten Nachteile: Schreibvorgänge sind deutlich langsamer, die Haltbarkeit ist geringer und die Performance kann bei längeren Schreiblasten stark einbrechen, insbesondere wenn interne Caches erschöpft sind. QLC eignet sich daher vor allem für kapazitätsorientierte Einsatzszenarien mit überwiegend lesendem Zugriff, etwa als Datenspeicher oder Archivlösung.
Zusammengefasst ergibt sich ein klares Spannungsfeld: Mit steigender Bitdichte pro Zelle sinken die Kosten pro Gigabyte, während gleichzeitig Performance und Haltbarkeit abnehmen. Moderne SSDs nutzen diese Eigenschaften gezielt, indem sie beispielsweise TLC- oder QLC-Speicher mit intelligenten Controller-Mechanismen kombinieren, um die jeweiligen Nachteile auszugleichen.
Wear Leveling
Wear Leveling ist ein zentraler Mechanismus moderner SSDs, der dafür sorgt, dass Schreibzugriffe möglichst gleichmäßig auf alle verfügbaren Speicherzellen verteilt werden. Hintergrund ist die physikalische Eigenschaft von NAND-Flash: Jede Speicherzelle kann nur eine begrenzte Anzahl von Schreib- und Löschzyklen verkraften. Ohne geeignete Steuerung würden häufig genutzte Bereiche deutlich schneller verschleißen als andere, was die Lebensdauer des gesamten Speichermediums erheblich reduzieren würde.
Grundsätzlich wird zwischen zwei Formen des Wear Leveling unterschieden. Beim Dynamic Wear Leveling werden neue Schreibvorgänge gezielt auf weniger stark genutzte, freie Speicherbereiche verteilt. Bereits beschriebene, aber unveränderte Daten bleiben dabei unberührt. Diese Methode ist effizient und verursacht nur geringen Verwaltungsaufwand, berücksichtigt jedoch nicht alle Speicherzellen gleichermaßen.
Ergänzend dazu kommt Static Wear Leveling zum Einsatz. Hierbei werden auch selten veränderte Daten aktiv in andere Speicherbereiche verschoben, um langfristig eine gleichmäßige Abnutzung aller Zellen zu erreichen. Dieser Ansatz ist aufwendiger, sorgt jedoch für eine deutlich bessere Gesamtausnutzung des verfügbaren Speichers und verlängert die Lebensdauer insbesondere bei langfristiger Nutzung.
Ein weiterer wichtiger Baustein in diesem Zusammenhang ist das sogenannte Overprovisioning. Dabei reserviert die SSD einen Teil ihrer physischen Speicherkapazität, der dem Betriebssystem nicht direkt zur Verfügung steht. Dieser zusätzliche Speicherbereich wird vom Controller genutzt, um Wear Leveling effizient umzusetzen, defekte Zellen zu ersetzen und Schreibvorgänge zu optimieren. Overprovisioning trägt somit maßgeblich zur Stabilität, Performance und Langlebigkeit moderner SSDs bei.
Im Zusammenspiel ermöglichen diese Mechanismen, dass die begrenzte Haltbarkeit einzelner Speicherzellen in der Praxis kaum noch eine Einschränkung darstellt. Stattdessen entsteht ein kontrollierter, gleichmäßiger Verschleiß, der moderne SSDs zu zuverlässigen und langlebigen Speichermedien macht.
Wirtschaftliche Betrachtung: Kosten, Kapazität und Haltbarkeit
Neben den technischen Eigenschaften spielt die Wirtschaftlichkeit eine zentrale Rolle bei der Auswahl von Storage-Technologien. HDDs bieten weiterhin den besten Preis pro Gigabyte und sind daher insbesondere für große Datenmengen attraktiv, etwa in Backup- oder Archivsystemen.
SSDs sind deutlich teurer pro Gigabyte, bieten jedoch erhebliche Vorteile in Bezug auf Performance, Energieeffizienz und mechanische Robustheit. Moderne Flash-Speicher nutzen ausgefeilte Mechanismen wie Wear-Leveling und Over-Provisioning, um die verfügbaren Speicherzellen gleichmäßig zu nutzen und die Lebensdauer zu verlängern. Dennoch bleibt die begrenzte Anzahl von Schreibzyklen ein relevanter Faktor, insbesondere in schreibintensiven Szenarien.
NAND-Flash: Zelltypen und ihre Auswirkungen
Ein zentraler Aspekt moderner SSDs ist die Art der verwendeten Speicherzellen. Dabei wird unterschieden zwischen Single-Level Cell (SLC), Multi-Level Cell (MLC), Triple-Level Cell (TLC) und Quad-Level Cell (QLC). Diese Bezeichnungen geben an, wie viele Bits pro Speicherzelle gespeichert werden.
Mit steigender Bitdichte pro Zelle erhöhen sich die Speicherkapazität und die Wirtschaftlichkeit, gleichzeitig nehmen jedoch Geschwindigkeit, Haltbarkeit und Datenstabilität ab. SLC-Speicher ist besonders robust und langlebig, wird jedoch aufgrund hoher Kosten vor allem in spezialisierten Anwendungen eingesetzt. TLC stellt heute den verbreiteten Mittelweg dar, während QLC vor allem für kostengünstige, kapazitätsorientierte Lösungen genutzt wird.
Datenhaltedauer: Online vs. Offline
Neben der reinen Schreibhaltbarkeit spielt auch die Datenhaltedauer eine wichtige Rolle. Flash-Speicher basiert auf elektrischen Ladungen in Speicherzellen, die über die Zeit hinweg verloren gehen können. Dieser Effekt wird als Charge Leakage bezeichnet.
Im laufenden Betrieb (Online) werden Daten regelmäßig durch interne Mechanismen wie Refresh-Zyklen und Garbage Collection stabil gehalten. Solange eine SSD regelmäßig genutzt und mit Strom versorgt wird, ist die Datenintegrität in der Praxis unkritisch.
Anders verhält es sich im Offline-Betrieb. Wird eine SSD über längere Zeit ohne Strom gelagert, kann sich die gespeicherte Ladung allmählich abbauen. Die Haltedauer hängt dabei stark vom Zelltyp ab. SLC bietet die höchste Stabilität und kann Daten über viele Jahre zuverlässig halten. MLC und TLC bewegen sich typischerweise im Bereich von Monaten bis wenigen Jahren – abhängig von Temperatur und vorheriger Nutzung. QLC weist die geringste Datenstabilität auf und ist für langfristige, stromlose Archivierung nur eingeschränkt geeignet. Ein zusätzlicher Einflussfaktor ist der Verschleißzustand: Je stärker die Speicherzellen bereits genutzt wurden, desto schneller nimmt die Datenhaltedauer ab.
HDD: Magnetische Speicherung und ihre Grenzen
Klassische Festplatten speichern Daten magnetisch und sind nicht auf elektrische Ladungen angewiesen. Dadurch sind sie grundsätzlich unempfindlicher gegenüber kurzfristigen Energieverlusten. Im Offline-Betrieb können HDDs Daten in der Regel über mehrere Jahre hinweg stabil halten, vorausgesetzt, sie werden unter geeigneten Bedingungen gelagert.
Allerdings sind auch HDDs nicht frei von Alterungsprozessen. Magnetische Domänen können sich über lange Zeiträume hinweg verändern, Schmierstoffe in mechanischen Komponenten altern, und äußere Einflüsse wie Temperatur, Luftfeuchtigkeit oder Erschütterungen können die Integrität beeinträchtigen. Zudem besteht bei längerer Nichtnutzung das Risiko mechanischer Probleme, etwa durch festsetzende Lager oder verhärtete Komponenten.
Optische Datenträger: Zwischen Archivlösung und Alterung
Optische Datenträger wie CD, DVD oder Blu-ray werden häufig als Archivmedium betrachtet, da sie ohne bewegliche Teile auskommen und im Offline-Betrieb keine Energie benötigen. Ihre tatsächliche Haltbarkeit hängt jedoch stark von der Qualität des Mediums und den Lagerbedingungen ab.
Gepresste Datenträger (z.B. kommerzielle CDs oder Blu-rays) können bei sachgerechter Lagerung mehrere Jahrzehnte überdauern. Beschreibbare Medien (CD-R, DVD-R, BD-R) basieren hingegen auf organischen Farbschichten oder anorganischen Materialien, die im Laufe der Zeit degradiert werden können. Typische Haltbarkeiten liegen hier – je nach Qualität – zwischen einigen Jahren und mehreren Jahrzehnten.
Spezialisierte Archivmedien wie M-DISC versprechen deutlich längere Haltbarkeiten, da sie auf besonders stabilen, mineralischen Datenschichten basieren. Dennoch gilt auch hier: Temperatur, Licht und mechanische Einflüsse haben einen entscheidenden Einfluss auf die tatsächliche Lebensdauer.
Einordnung: Keine Technologie ist universell überlegen
Die Betrachtung der Datenhaltedauer zeigt, dass keine Speichertechnologie in allen Szenarien überlegen ist. SSDs bieten im laufenden Betrieb hohe Stabilität und Performance, sind jedoch für langfristige stromlose Lagerung nur bedingt geeignet. HDDs eignen sich gut für große Datenmengen und mittelfristige Archivierung, unterliegen jedoch mechanischen Alterungsprozessen. Optische Medien können für spezielle Archivzwecke sinnvoll sein, erfordern jedoch sorgfältige Auswahl und Lagerung.
Für die Praxis bedeutet dies: Die Wahl des richtigen Speichermediums hängt stark vom Nutzungsszenario ab. Insbesondere für langfristige Datensicherung empfiehlt sich eine Kombination verschiedener Technologien sowie regelmäßige Überprüfung und Migration der gespeicherten Datenbestände.
Speicherstrategien im modernen IT-Alltag
Für den praktischen Einsatz sind SSDs heute die bevorzugte Wahl für Betriebssysteme, Anwendungen und alle Daten, auf die regelmäßig zugegriffen wird. Ihre geringe Latenz und hohe Parallelität führen zu deutlich spürbaren Vorteilen im Alltag. HDDs behalten ihre Stärke vor allem dort, wo große Datenmengen kosteneffizient gespeichert werden sollen, etwa in Backup- oder Archivlösungen.
Optische Datenträger wie CD, DVD oder Blu-ray spielen im alltäglichen IT-Betrieb hingegen nur noch eine untergeordnete Rolle. In modernen Desktop- und insbesondere mobilen Systemen sind entsprechende Laufwerke kaum noch vorhanden. Ihre Nutzung hat sich daher zunehmend auf spezialisierte Einsatzgebiete verlagert. Dazu zählen etwa revisionssichere Archivlösungen, Langzeitarchivierung mit speziell zertifizierten Medien oder der Einsatz in Bereichen mit besonderen Anforderungen an Offline-Verfügbarkeit und Manipulationssicherheit. In diesen Nischen behalten optische Medien weiterhin ihre Daseinsberechtigung, sind jedoch im Vergleich zu SSD- und HDD-basierten Speicherlösungen im Alltag weitgehend verdrängt worden.
Ein häufig anzutreffendes Missverständnis betrifft die Lebensdauer von SSDs. In den frühen Entwicklungsphasen war die begrenzte Anzahl an Schreibzyklen ein realer Nachteil, der in bestimmten Szenarien tatsächlich relevant war. Moderne SSDs haben dieses Problem jedoch weitgehend überwunden. Fortschritte in der Controller-Technologie, Wear-Leveling, Over-Provisioning und Fehlerkorrekturmechanismen führen dazu, dass aktuelle SSDs im normalen Alltagsbetrieb eine sehr hohe und in vielen Fällen mit HDDs vergleichbare Lebensdauer erreichen.
Gleichzeitig ist zu berücksichtigen, dass sich die Ausfallcharakteristik beider Technologien unterscheidet. HDDs unterliegen mechanischem Verschleiß und können durch bewegliche Bauteile abrupt ausfallen. SSDs hingegen zeigen eher einen kontrollierbaren Verschleißverlauf, der sich über Betriebsparameter wie Schreibvolumen (Total Bytes Written, TBW) und verbleibende Lebensdauer überwachen lässt. In typischen Desktop- und Office-Szenarien werden diese Grenzen jedoch selten erreicht.
Für die Praxis ergibt sich daraus eine differenzierte Betrachtung: SSDs sind nicht nur schneller, sondern auch ausreichend langlebig für die meisten Anwendungsfälle. Einschränkungen bestehen primär in spezialisierten Szenarien mit extrem hohen Schreiblasten oder bei langfristiger, stromloser Archivierung.
In vielen realen Umgebungen hat sich daher ein hybrider Ansatz etabliert. Schnelle SSDs übernehmen die Rolle als Arbeits- und Performancespeicher, während HDDs für große, selten genutzte oder langfristig zu sichernde Daten eingesetzt werden.
Damit zeigt sich erneut ein zentrales Prinzip moderner IT-Systeme: Die optimale Lösung entsteht nicht durch die Wahl einer einzelnen Technologie, sondern durch die gezielte Kombination unterschiedlicher Speicherklassen, die ihre jeweiligen Stärken im Gesamtsystem ausspielen.
Entwicklungsperspektiven: Desktop, Mobile und Server
Die Entwicklung im Storage-Bereich wird maßgeblich durch zwei Treiber geprägt: stetig wachsende Datenmengen und der Bedarf an immer geringeren Zugriffszeiten. Daraus ergeben sich unterschiedliche Evolutionspfade je nach Einsatzumfeld.
Im Desktop-Segment haben sich NVMe-SSDs als de-facto-Standard etabliert. Die Anbindung über PCI Express ermöglicht Datenraten, die klassische SATA-Schnittstellen deutlich übertreffen. SATA-basierte SSDs spielen zwar weiterhin eine Rolle, insbesondere in Bestands- und Budgetsystemen, verlieren jedoch zunehmend an Bedeutung. HDDs bleiben im Desktop-Umfeld relevant, vor allem als kosteneffiziente Massenspeicher für große Datenbestände, Backups oder Medienarchive. Gleichzeitig zeigt sich ein klarer Trend hin zu rein flashbasierten Systemen, insbesondere in leistungsorientierten Konfigurationen.
In mobilen Systemen steht die Integration im Vordergrund. Speicherlösungen werden zunehmend direkt auf dem Mainboard oder im Package integriert, häufig in Form von kompakten NVMe- oder UFS-basierten Flash-Speichern. Ziel ist eine optimale Kombination aus Energieeffizienz, Performance und Platzbedarf. Mechanische Speicher spielen in diesem Segment praktisch keine Rolle mehr. Die Entwicklung geht hier klar in Richtung hochintegrierter, energieoptimierter Speicherarchitekturen, die eng mit CPU und SoC zusammenarbeiten.
Im Server- und Rechenzentrumsumfeld verschiebt sich der Fokus von einzelnen Laufwerken hin zu skalierbaren Speicherarchitekturen. Technologien wie NVMe over Fabrics ermöglichen es, die geringe Latenz von NVMe über Netzwerkstrukturen hinweg nutzbar zu machen. Softwaredefinierter Storage abstrahiert physische Speichersysteme und erlaubt eine flexible, dynamische Nutzung von Ressourcen. Parallel dazu gewinnen All-Flash-Arrays und hybride Speicherlösungen an Bedeutung, um unterschiedliche Anforderungen an Performance und Kapazität effizient abzubilden.
Langfristig zeichnet sich darüber hinaus eine weitere Entwicklung ab: die Annäherung von Arbeitsspeicher und persistentem Storage. Konzepte wie Storage-Class Memory oder persistent Memory verfolgen das Ziel, die Lücke zwischen hoher Geschwindigkeit und dauerhafter Speicherung zu schließen. Auch wenn sich einige frühe Ansätze am Markt nicht dauerhaft etabliert haben, bleibt die Grundidee bestehen: Daten sollen mit minimaler Latenz verfügbar sein, ohne ihre Persistenz zu verlieren.
Damit zeigt sich ein klarer Trend über alle Bereiche hinweg: Storage entwickelt sich von einem reinen Ablagesystem hin zu einer integralen, performanzkritischen Komponente moderner IT-Architekturen.

Exkurs: Defragmentierung, Garbage Collection und TRIM
Während klassische Festplatten und moderne SSDs auf den ersten Blick dieselbe Aufgabe erfüllen, unterscheiden sich ihre internen Arbeitsweisen grundlegend. Daraus ergeben sich unterschiedliche Anforderungen an Pflege, Optimierung und Betrieb.
Defragmentierung bei HDDs: Ordnung für mechanische Systeme
Bei klassischen Festplatten (HDD) werden Daten physisch auf rotierenden Magnetscheiben gespeichert. Im Laufe der Zeit können Dateien fragmentiert werden, das heißt, ihre Bestandteile liegen nicht mehr zusammenhängend auf der Platte, sondern verteilt an unterschiedlichen Positionen.
Da der Lesekopf einer HDD mechanisch bewegt werden muss, führt diese Fragmentierung zu zusätzlichen Suchbewegungen und damit zu längeren Zugriffszeiten. Defragmentierung setzt genau hier an: Sie reorganisiert die Daten so, dass zusammengehörige Dateiblöcke möglichst wieder nebeneinander liegen.
Der Effekt ist unmittelbar messbar. Durch reduzierte Kopfbewegungen können Dateien schneller gelesen werden, insbesondere bei häufig genutzten Systemen oder stark fragmentierten Datenträgern. Für HDDs ist Defragmentierung daher eine sinnvolle und oft notwendige Maßnahme zur Performanceoptimierung.
Warum Defragmentierung bei SSDs kontraproduktiv ist
SSDs funktionieren grundlegend anders. Sie speichern Daten in Flash-Zellen und greifen elektronisch darauf zu – ohne mechanische Bewegungen. Der physische Speicherort spielt daher für die Zugriffszeit praktisch keine Rolle.
Eine Defragmentierung bringt hier keinen Performancegewinn. Im Gegenteil: Sie erzeugt eine große Anzahl unnötiger Schreiboperationen, da Daten aktiv umorganisiert werden. Da Flash-Speicher nur eine begrenzte Anzahl von Schreibzyklen pro Zelle unterstützt, kann eine solche Belastung die Lebensdauer der SSD reduzieren.
Moderne Betriebssysteme erkennen diesen Unterschied und verzichten bei SSDs bewusst auf klassische Defragmentierung. Stattdessen kommen andere Mechanismen zum Einsatz, die speziell auf die Eigenschaften von Flash-Speicher abgestimmt sind.
Garbage Collection: Selbstorganisation innerhalb der SSD
Garbage Collection ist ein interner Mechanismus der SSD, der für die effiziente Nutzung des Flash-Speichers sorgt. Hintergrund ist die physikalische Eigenschaft von NAND-Flash: Speicherzellen können nicht direkt überschrieben werden, sondern müssen zunächst blockweise gelöscht werden.
Im Betrieb führt dies dazu, dass gültige und ungültige Daten innerhalb von Speicherblöcken gemischt vorliegen. Garbage Collection reorganisiert diese Daten, indem noch benötigte Inhalte in neue Blöcke verschoben und alte, nicht mehr benötigte Bereiche freigegeben werden.
Dieser Prozess läuft im Hintergrund und sorgt dafür, dass ausreichend freie Speicherbereiche für zukünftige Schreiboperationen zur Verfügung stehen. Gleichzeitig trägt er zur Aufrechterhaltung der Performance bei, da vorbereitete, leere Blöcke schneller beschrieben werden können.
TRIM: Kommunikation zwischen Betriebssystem und SSD
TRIM ergänzt die interne Garbage Collection durch eine wichtige Informationsebene. Wenn ein Betriebssystem Daten löscht, werden diese auf Dateisystemebene lediglich als frei markiert. Ohne zusätzliche Information weiß die SSD jedoch nicht, dass diese Speicherbereiche tatsächlich nicht mehr benötigt werden.
Der TRIM-Befehl ermöglicht es dem Betriebssystem, der SSD genau diese Information mitzuteilen. Gelöschte Datenbereiche werden explizit als frei gekennzeichnet, sodass die SSD sie im Rahmen der Garbage Collection gezielt bereinigen kann.
Der Vorteil liegt in einer nachhaltig stabileren Performance. Ohne TRIM müsste die SSD bei Schreibzugriffen zunächst prüfen, ob Daten noch gültig sind, was zusätzliche Latenzen verursacht. Mit TRIM kann sie effizienter arbeiten und Schreibvorgänge beschleunigen.
Architektur bestimmt Wartungsstrategie
Die unterschiedlichen Mechanismen zeigen deutlich, dass Wartungsstrategien immer aus der zugrunde liegenden Architektur heraus gedacht werden müssen.
- HDDs profitieren von aktiver Defragmentierung, da mechanische Bewegungen minimiert werden
- SSDs benötigen keine Defragmentierung, sondern optimieren sich intern durch Garbage Collection
- TRIM stellt sicher, dass Betriebssystem und SSD effizient zusammenarbeiten
Das bedeutet: Was bei einer Technologie sinnvoll ist, kann bei einer anderen kontraproduktiv sein. Ein fundiertes Verständnis der jeweiligen Speicherarchitektur ist daher entscheidend, um Systeme korrekt zu betreiben und langfristig performant zu halten.
Historische Speichermedien und Datenmigration: Lektionen aus der Praxis
Die Entwicklung von Storage-Technologien ist nicht nur eine Geschichte technischer Innovation, sondern auch ein Spiegel wirtschaftlicher und praktischer Anforderungen. Viele Speichermedien, die in ihrer Zeit als Standard galten, sind heute weitgehend verschwunden. Dennoch haben sie die IT nachhaltig geprägt – und stellen in der Praxis bis heute relevante Herausforderungen dar.
Von Datasette bis LTO: Eine technologische Einordnung
Frühe Computersysteme nutzten zunächst einfache und oft zweckentfremdete Speichermedien. Die Datasette, die auf Audiokassetten basierte, war im Heimcomputerbereich der 1980er-Jahre verbreitet, jedoch stark limitiert in Geschwindigkeit und Zuverlässigkeit.
Mit der Diskette etablierte sich erstmals ein standardisiertes, direkt zugreifbares Speichermedium. Formate wie 5,25 Zoll und später 3,5 Zoll prägten über viele Jahre den Datenaustausch, obwohl ihre Kapazitäten im Bereich weniger Megabyte lagen.
In den 1990er-Jahren entstanden Übergangstechnologien wie das ZIP-Drive von Iomega, das mit Kapazitäten bis zu 750 MB eine Brücke zwischen Diskette und optischen Medien bilden sollte. Parallel dazu entwickelten sich bandbasierte Backup-Technologien weiter.
Hierzu zählen insbesondere DLT (Digital Linear Tape) und später LTO (Linear Tape-Open). Während DLT in den 1990er- und frühen 2000er-Jahren ein wichtiger Standard im Enterprise-Backup war, hat sich LTO bis heute als leistungsfähige und wirtschaftliche Tape-Technologie etabliert. Moderne LTO-Generationen bieten sehr hohe Kapazitäten im zweistelligen Terabyte-Bereich pro Band sowie eine lange Haltbarkeit der Daten. Aufgrund dieser Eigenschaften werden LTO-Systeme weiterhin in Rechenzentren eingesetzt, insbesondere für Langzeitarchivierung und Backup-Strategien.
Auch spezielle Formate wie Sony MiniDisc oder magneto-optische Medien konnten sich im Computerbereich nur punktuell durchsetzen und blieben auf Nischenanwendungen beschränkt. Eine besondere Rolle nimmt in diesem Zusammenhang jedoch die M-DISC ein. Dabei handelt es sich um ein optisches Speichermedium, das gezielt für die Langzeitarchivierung entwickelt wurde. Im Gegensatz zu klassischen beschreibbaren CDs, DVDs oder Blu-rays, die auf organischen Farbschichten basieren, nutzt die M-DISC eine anorganische, mineralische Datenschicht. Diese ist deutlich widerstandsfähiger gegenüber Umwelteinflüssen wie Hitze, Licht oder Feuchtigkeit und soll eine Haltbarkeit über mehrere Jahrzehnte bis hin zu Jahrhunderten ermöglichen.
Warum Technologien verschwinden – und andere bleiben
Der Rückgang vieler Speichermedien lässt sich meist auf eine Kombination aus technischen und wirtschaftlichen Faktoren zurückführen. Begrenzte Kapazitäten, geringe Datenraten und fehlende Skalierbarkeit führten dazu, dass sie den steigenden Anforderungen moderner Systeme nicht mehr gerecht wurden.
Gleichzeitig verschob sich das Preis-Leistungs-Verhältnis durch neue Technologien wie SSDs und Cloud-Speicher deutlich. Mit sinkendem Marktinteresse verschwand auch die Unterstützung durch Hersteller, was die Verfügbarkeit von Hardware und Ersatzteilen weiter einschränkte.
Bandtechnologien wie LTO stellen hier eine Ausnahme dar. Sie haben sich durch ihre Spezialisierung auf sequenzielle Speicherung, hohe Kapazität und vergleichsweise geringe Kosten pro Terabyte behauptet. Damit bedienen sie weiterhin Anforderungen, die durch SSDs oder HDDs nicht in gleicher Weise wirtschaftlich abgebildet werden können.
Praxisproblem: Zugriff auf alte Datenbestände
Trotz ihres Rückgangs verschwinden ältere Speichermedien nicht vollständig. In vielen Organisationen und auch im privaten Umfeld existieren noch Datenbestände auf Disketten, ZIP-Medien oder Magnetbändern.
Die Herausforderung besteht darin, diese Daten zugänglich zu machen. Häufig fehlen passende Laufwerke, Schnittstellen oder Treiber. Selbst wenn Hardware vorhanden ist, kann die Integration in moderne Systeme problematisch sein. Besonders kritisch wird dies bei proprietären Formaten oder nicht mehr unterstützten Technologien wie DLT.
Auch physikalische Alterungsprozesse spielen eine Rolle. Magnetische Medien verlieren über die Zeit an Stabilität, optische Schichten können degradieren, und mechanische Komponenten altern. Der Zugriff auf alte Daten wird dadurch zunehmend unsicher.
Strategische Konsequenz: Datenmigration als Daueraufgabe
Aus diesen Entwicklungen ergibt sich eine zentrale Erkenntnis: Datenhaltung ist ein kontinuierlicher Prozess, kein statischer Zustand. Technologien verändern sich, Schnittstellen verschwinden, und Speichermedien verlieren ihre Unterstützung.
Eine proaktive Datenmigration ist daher essenziell. Daten sollten rechtzeitig in moderne Systeme überführt werden, bevor der Zugriff auf die ursprünglichen Medien nicht mehr möglich ist. Dies gilt insbesondere für proprietäre oder spezialisierte Formate.
Gleichzeitig erfordert dies ein Bewusstsein für technologische Trends und deren Auswirkungen. Wer frühzeitig erkennt, wann sich ein Technologiewechsel abzeichnet, kann Risiken minimieren und langfristige Datenverfügbarkeit sicherstellen.
Storage als strategische Disziplin
Die Betrachtung historischer und aktueller Speichermedien zeigt, dass Storage weit mehr ist als eine technische Komponente. Es handelt sich um eine strategische Disziplin, die Planung, Weitsicht und kontinuierliche Anpassung erfordert.
Jede Speichertechnologie hat eine begrenzte Lebensdauer – nicht nur technisch, sondern auch im Hinblick auf Marktverfügbarkeit und Support. Gleichzeitig existieren spezialisierte Lösungen wie LTO weiterhin parallel zu modernen Technologien, da sie spezifische Anforderungen besonders effizient erfüllen.
Für den IT-Alltag bedeutet dies: Die Fähigkeit, Daten über mehrere Technologiegenerationen hinweg verfügbar zu halten, ist eine zentrale Kompetenz. Sie entscheidet darüber, ob Informationen langfristig nutzbar bleiben – oder mit veralteten Systemen verloren gehen.
Die Speicherhierarchie – Warum Geschwindigkeit relativ ist
Die zuvor betrachteten Komponenten – CPU, RAM und Storage – lassen sich nur im Zusammenspiel vollständig verstehen. Die Speicherhierarchie beschreibt genau diese Beziehung: Sie zeigt, wie Daten zwischen den einzelnen Ebenen eines Systems bewegt werden und warum die tatsächliche Geschwindigkeit eines Computers immer vom Kontext abhängt.
Dabei geht es weniger um die isolierte Betrachtung einzelner Technologien, sondern um den kontinuierlichen Datenfluss zwischen Verarbeitung, kurzfristiger Bereitstellung und dauerhafter Speicherung. Jede dieser Ebenen erfüllt eine klar definierte Rolle – und jede bringt eigene Einschränkungen mit sich.
Datenfluss statt Einzelkomponenten
In einem realen System existiert keine direkte Verarbeitung von Daten aus dem Storage durch die CPU. Stattdessen durchlaufen Daten immer mehrere Stufen: Sie werden aus dem persistenten Speicher geladen, im Arbeitsspeicher bereitgestellt und schließlich von der CPU verarbeitet.
Dieser mehrstufige Ablauf ist kein Zufall, sondern eine technische Notwendigkeit. Storage-Systeme sind zu langsam, um direkt in die Verarbeitung eingebunden zu werden, während der Arbeitsspeicher nicht die Persistenz bietet, um Daten dauerhaft vorzuhalten. Die CPU wiederum ist auf schnelle, unmittelbare Verfügbarkeit angewiesen.
Die Speicherhierarchie ist somit ein Kompromiss zwischen Geschwindigkeit, Kapazität und Dauerhaftigkeit.
Engpässe entstehen an den Übergängen
Die entscheidenden Performancefragen entstehen nicht innerhalb der einzelnen Komponenten, sondern an den Übergängen zwischen ihnen. Genau dort treffen unterschiedliche Geschwindigkeiten und Zugriffsmuster aufeinander.
Wenn Daten aus dem Storage in den RAM geladen werden, bestimmen Latenz und Bandbreite des Speichersystems, wie schnell dieser Vorgang erfolgt. Wird die CPU anschließend mit Daten aus dem RAM versorgt, entscheidet die Effizienz dieser Übergabe darüber, ob die Recheneinheiten ausgelastet sind oder auf Daten warten müssen.
Diese Übergänge sind die eigentlichen Engpässe moderner Systeme. Selbst leistungsfähige Prozessoren können ihre Stärke nur dann ausspielen, wenn die nachgelagerten Systeme in der Lage sind, Daten rechtzeitig bereitzustellen.
Bandbreite und Latenz im Systemkontext
Die Begriffe Bandbreite und Latenz entfalten ihre Bedeutung erst im Zusammenspiel der Systemkomponenten. Während Bandbreite beschreibt, wie viele Daten übertragen werden können, bestimmt die Latenz, wie schnell ein einzelner Zugriff erfolgt.
Im Kontext der Speicherhierarchie bedeutet das: Große Datenmengen lassen sich effizient bewegen, wenn ausreichend Bandbreite vorhanden ist. Gleichzeitig müssen einzelne Zugriffe schnell genug erfolgen, um die kontinuierliche Verarbeitung durch die CPU nicht zu unterbrechen.
Ein Ungleichgewicht zwischen diesen Faktoren führt zu typischen Performanceproblemen. Hohe Bandbreite ohne niedrige Latenz kann zu Verzögerungen bei einzelnen Zugriffen führen, während geringe Bandbreite bei datenintensiven Anwendungen zum Engpass wird.
Reale Auswirkungen auf Anwendungen
Für Anwendungen bedeutet diese Struktur, dass ihre Performance stark davon abhängt, wie gut sie mit der Speicherhierarchie interagieren. Programme, die Daten lokal und wiederholt nutzen, profitieren davon, dass sie seltener auf langsamere Speicherstufen zugreifen müssen.
Anwendungen mit stark verteilten oder unvorhersehbaren Zugriffsmustern hingegen erzeugen häufiger Engpässe, da Daten regelmäßig aus langsameren Ebenen nachgeladen werden müssen. Diese Effekte sind im Alltag oft spürbar, etwa bei Ladezeiten, verzögerter Reaktionsfähigkeit oder schwankender Systemleistung.
Einordnung: Systemleistung als Zusammenspiel
Die Betrachtung der Speicherhierarchie führt zu einer zentralen Erkenntnis: Die Geschwindigkeit eines Systems ist kein isolierter Wert, sondern das Ergebnis eines abgestimmten Zusammenspiels aller beteiligten Komponenten.
CPU, RAM und Storage bilden dabei keine unabhängigen Einheiten, sondern ein eng verzahntes System. Die Leistungsfähigkeit entsteht genau dort, wo diese Komponenten effizient miteinander arbeiten – und geht verloren, sobald einer dieser Übergänge zum Engpass wird.
Damit wird deutlich, dass moderne IT-Systeme nicht durch einzelne Kennzahlen verstanden werden können. Entscheidend ist das Verständnis für die Beziehungen zwischen den Komponenten und die Fähigkeit, diese gezielt zu optimieren.
Vom Architekturverständnis zur Systemrealität
Mit den bisherigen Kapiteln wurde ein belastbares Fundament gelegt, um moderne Computersysteme nicht nur zu nutzen, sondern strukturell zu verstehen. Ausgangspunkt waren die grundlegenden Architekturmodelle, deren Prinzipien sich bis heute in nahezu allen Systemen wiederfinden. Darauf aufbauend wurde die konkrete Verarbeitung innerhalb der CPU betrachtet, gefolgt vom Zusammenspiel mit Arbeitsspeicher und persistentem Storage.
Dabei zeigt sich ein roter Faden: Leistung entsteht nicht durch einzelne Komponenten, sondern durch ihr Zusammenspiel.
- Die CPU liefert die Rechenleistung, ist jedoch vollständig abhängig von der Datenverfügbarkeit
- Der Arbeitsspeicher stellt Daten schnell bereit, ist jedoch flüchtig und begrenzt
- Storage sichert Daten dauerhaft, ist jedoch um Größenordnungen langsamer
- Die Speicherhierarchie verbindet diese Ebenen und macht ihre Abhängigkeiten sichtbar
Dieses Zusammenspiel erklärt viele Phänomene aus dem IT-Alltag. Performanceprobleme lassen sich häufig nicht auf ‚zu wenig CPU‘ reduzieren, sondern entstehen an Übergängen – zwischen Storage und RAM, zwischen RAM und CPU oder durch ineffiziente Zugriffsmuster. Genau hier entfaltet Architekturverständnis seinen praktischen Nutzen.
Gleichzeitig wurde deutlich, dass viele scheinbar einfache Kennzahlen – etwa Taktfrequenz, CAS-Latenz oder maximale Datenrate – isoliert betrachtet wenig aussagekräftig sind. Erst im Kontext der Gesamtarchitektur gewinnen sie ihre tatsächliche Bedeutung.
Dieses Zwischenfazit markiert damit bewusst einen Perspektivwechsel: Weg von der isolierten Betrachtung einzelner Bausteine, hin zu einem systemischen Verständnis von Datenfluss, Kommunikation und Interaktion.
Ausblick: Die nächste Ebene der Systemarchitektur
Während sich der bisherige Teil des Beitrags auf die internen Kernkomponenten eines Computers konzentriert hat, öffnet sich im nächsten Schritt der Blick nach außen und in die Tiefe der Systemintegration.
Der Folgebeitrag wird genau an dieser Stelle ansetzen und die Architektur um weitere zentrale Dimensionen erweitern:
- Bus-Systeme und Interconnects: Wie CPU, RAM und Storage physisch und logisch miteinander kommunizieren
- Ein- und Ausgabegeräte: Wie Systeme mit ihrer Umgebung interagieren und Daten austauschen
- Betriebssystem und I/O-Subsystem: Die Rolle des OS als Vermittler, Abstraktionsschicht und Steuerinstanz
- Interrupts und DMA: Effiziente Mechanismen für ereignisgesteuerte Kommunikation
- Netzwerk und Systemintegration: Vom isolierten Rechner zum vernetzten System
- Spezialisierung moderner Hardware: CPU und GPU im Zusammenspiel sowie erste Einordnung von KI-Architekturen
- Blick in die Zukunft: Quantencomputing als konzeptionelle Erweiterung klassischer Modelle
Damit wird der Fokus erweitert: von der internen Funktionsweise eines Computers hin zu einem ganzheitlichen Verständnis moderner IT-Systeme.
Architektur verstehen heißt Systeme beherrschen
Die bisherigen Inhalte zeigen, dass technisches Verständnis weit über das Wissen einzelner Komponenten hinausgeht. Es geht darum, Zusammenhänge zu erkennen, Wechselwirkungen zu verstehen und Systeme als Ganzes zu denken.
Genau dieser Ansatz wird im zweiten Teil konsequent fortgeführt.
Quellenangaben
(Abgerufen am 01.05.2026)
Architekturmodelle und Grundlagen
- Computer Science GCSE GURU: Von Neumann Architecture
- Oshadee Gangangana (Medium): Von -Neumann Architecture vs Harvard Architecture
- Peter Hess (IBM): Why a decades old architecture decision is impeding the power of AI computing
- Richard Pawson (Metalup): The Myth of the Harvard Architecture (PDF-Datei)
- Science Direct: Harvard Architecture
- Suzanne J. Matthews, Tia Newhall, Kevin C. Webb: Dive into Systems: What von Neumann Knew: Computer Architecture
- Teach Computer Science: Harvard Architecture
CPU, Verarbeitung und Systemverständnis
- Dave Guymon (Medium): How a CPU Works, and Why We Say it’s the Brain of a Computer
- Geeks for Geeks: What are the Functions of a CPU?
- Lexi Mattick (CPU.land): How to Run a Program
- Lexi Mattick (CPU.land): Slice Dat Time
- Lexi Mattick (CPU.land): The “Basics”
- Phill Powell, Ian Smalley (IBM): What is a central processing unit (CPU)?
Speicherhierarchie, Latenz und Performance
- Arm: About memory latency
- Carnegie Mellon University: The Memory Hierarchy (PDF-Datei)
- Geeks for Geeks: Memory Hierarchy Design and its Characteristics
- Marcel Bruns (Caseking): CAS-Latenz erklärt: So beeinflusst sie die Performance deines RAMs
- Science Direct: Memory Latency
- Sergey Slotin (Algorithmica): Memory Latency
Arbeitsspeicher (RAM)
- Geeks for Geeks: Computer Memory
- Intel: What Is Computer and Laptop RAM?
- Kingston: What is computer memory?
- Stephen J. Bigelow, Alexander S. Gillis (Tech Target): What is computer memory and what are the different types?
Storage und Speichersysteme
- Daniel Horowitz (HP): Understanding the Difference Between Memory and Storage for Optimal Performance
- GeeksforGeeks: What is a Storage Device? Definition, Types, Examples
- Lenovo: Computer Data Storage: Understanding Devices and Technologies
- Stephanie Susnjara, Ian Smalley (IBM): What is data storage?
Bus-Systeme und Interconnects
- DevX: Memory Bus: Definition, How It Works, Speed, and Width Explained (2026)
- Intel: Still Pushing the Limits of I/O Performance
- National Instruments: Introduction to PCI Express
- Science Direct: System Bus
- Synopsys: What is PCI Express (PCIe)?
Betriebssysteme, I/O und Kommunikation
- GeeksforGeeks: I/O Interface (Interrupt and DMA Mode)
- Medium: OS Study 25. Hardware: How the Operating System Interacts With Devices
- Samer Salam (Cisco): Networking Demystified: The Modern Networking Stack
- Robert N. M. Watson (Cambridge University): The Network Stack (PDF-Datei)
- ITU Online: What Is a Network Protocol Stack?
Netzwerk und Systemintegration
- com: What Is a Network Interface Card - NIC Definition, Function & Types
- Janine Ungvarsky (EBSCO): Network interface controller (NIC)
- Lenovo: What is a NIC (Network Interface Card)?
GPU, Parallelisierung und moderne Systeme
- Intel: What Is a GPU?
- Mesh Flinders, Stephanie Susnjara, Ian Smalley (IBM): What is a graphics processing unit (GPU)?
- Sarah Lavoie (OnLogic): What is a GPU? A Beginners Guide
- William J. Dally, Pat Hanrahan (Communications of the ACM): The Origins of GPU Computing
Quantencomputing und Zukunftstechnologien
- Gabriel Popkin (NIST): Quantum Computing Explained
- IBM: A blueprint for quantum-centric supercomputing
- Mohib Ur Rehman (The Quantum Insider): The History of Quantum Computing: From Theory to Systems
- Servify Sphere Solutions (Medium): Quantum Computing Explained: What It Is, How It Works, and Why It’s the Future
Historische Entwicklung und I/O
- Computer History Museum: Input/Output
- Mark Smotherman (Clemson University): A Survey and Taxonomy of I/O Systems
- Micheal Keines (Medium): History | Operating Systems
- Timoni West: History of Computer Inputs
Weiterlesen hier im Blog
- Anmeldesicherheit neu denken – Warum Passwörter scheitern und Windows Hello for Business sowie Passkeys die Zukunft sind
- KI frisst Hardware – Warum der Infrastrukturhunger den IT-Markt neu definiert
- Microsoft 365 Copilot administrieren: Daten, Governance, Agents und Sicherheit im Enterprise-Kontext
- Toolmaking-Grundlagen in PowerShell – Warum nachhaltige Automatisierung mit Architektur beginnt
- Windows 11 im Modern Workplace: Identität, Geräteverwaltung und Sicherheit mit Entra ID und Intune
- WLAN richtig konfigurieren und optimieren: Grundlagen, Sicherheit und stabile Performance im Netzwerk
